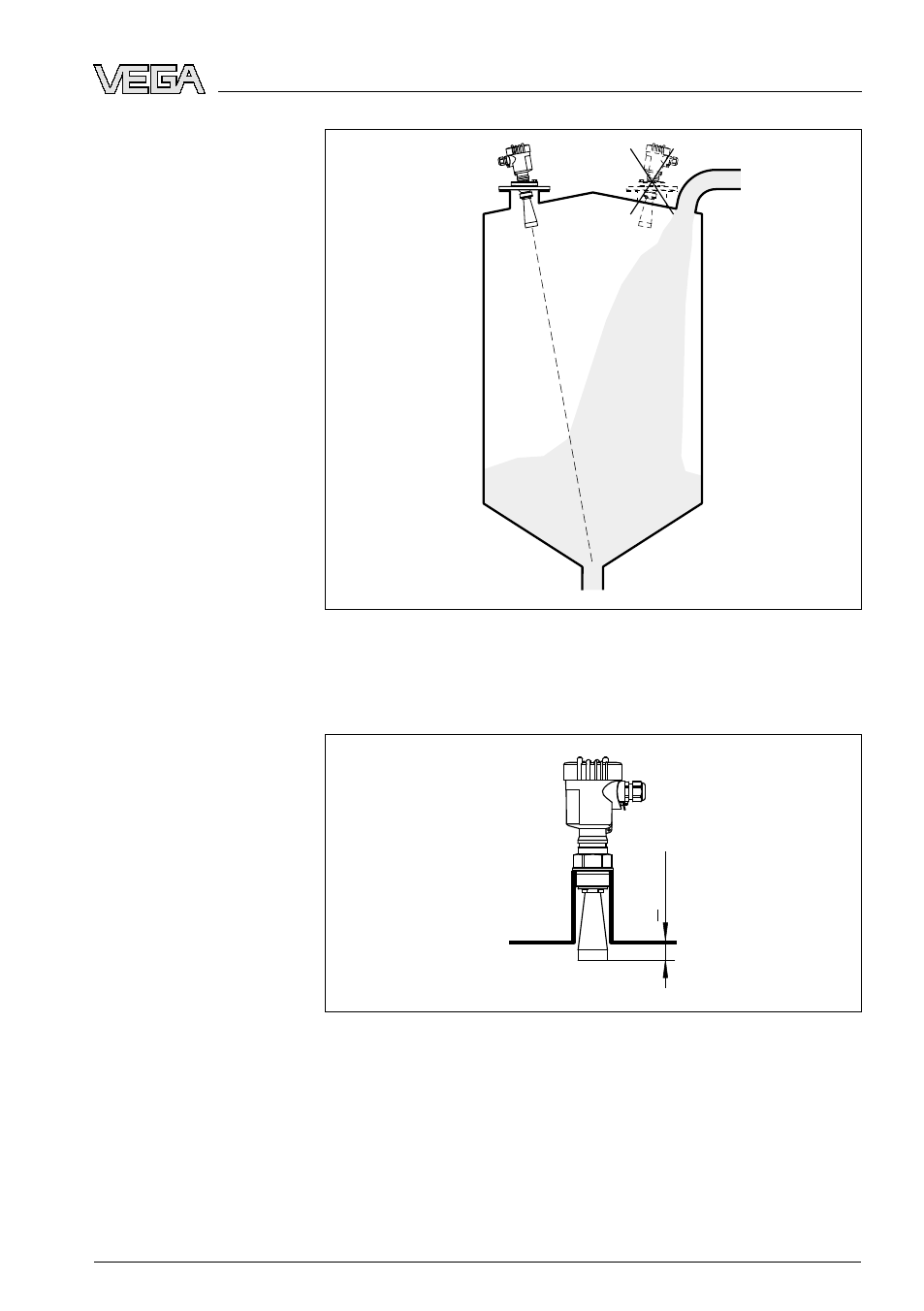

Рис. 10: Втекающий продукт
Высота монтажного патрубка должна быть такой, чтобы край
антенны выступал из патрубка минимум на 10 мм (0.4 in).
10 mm
>
Рис. 11: Рекомендуемая высота монтажного патрубка
На продуктах с хорошими отражательными свойствами
VEGAPULS
68 можно монтировать также на патрубках, высота
которых больше длины антенны (ориентировочные размеры
патрубков см. на рисунке ниже). В этом случае конец патрубка
должен быть гладким, без заусенцев и, по возможности,
закругленным. При этом необходимо создать память ложных эхо-
сигналов.
Патрубок
VEGAPULS
68 • Profibus PA
21
4 Монтаж
29263
-RU
-090417
