4.4 Рекоментации по монтажу
На рисунках, сопровождающих указания по монтажу, изображен
VEGAPULS
68 с рупорной антенной. Однако данные указания
действительны, в применимых пределах, и для исполнения с
параболической антенной.
Датчик следует монтировать на расстоянии не менее 200 мм
(7.874 in) от стенки емкости.
1

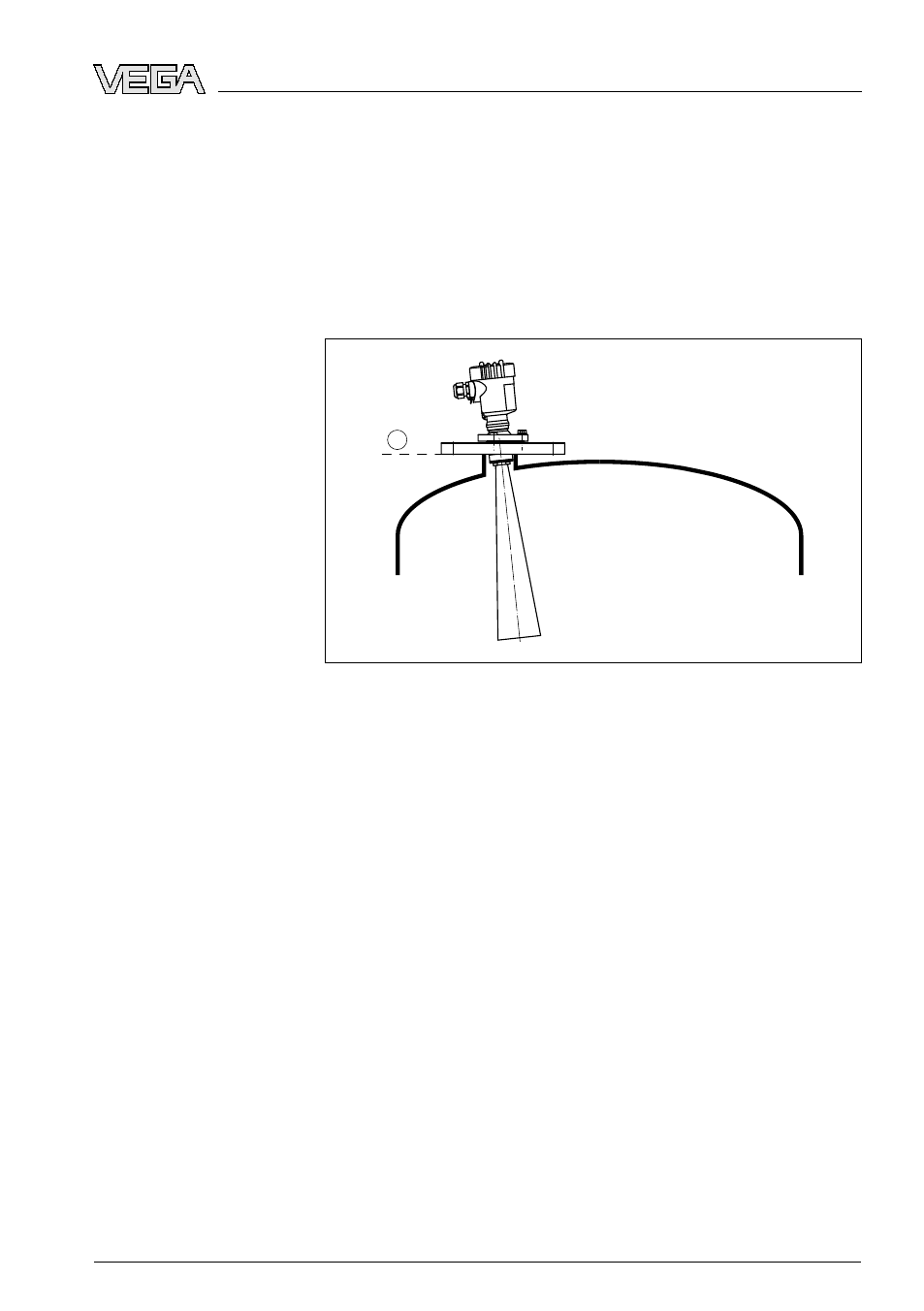

Рис. 7: Монтажное положение
1
Базовая плоскость
Если указанное выше расстояние обеспечить невозможно (осо-
бенно если вероятно накопление осадка продукта на стенке
емкости), то во время настройки необходимо создать память
помех. Рекомендуется повторно создать память помех с уже
накопившимся осадком на стенке емкости.
Для обеспечения измерения уровня во всем объеме емкости,
датчик должен быть сориентирован по направлению к самой
нижней точке емкости. Для этого на цилиндрическом силосе с
коническим выпуском датчик проще всего смонтировать в
середине силоса.
Рупорная и параболи-
ческая антенна
Монтажное положение
Ориентация
VEGAPULS
68 • Profibus PA
17
