33
9 Приложение
VEGASWING 61 • - бесконтактный переключатель
29223-R
U-130104
VEGASWING 61
G¾A, ¾"NPT
G1A, 1"NPT
18,5 mm (0.73"
)
32 (G¾A, ¾"NPT)
41 (G1A, 1"NPT)
57 mm (2.24"
)
50 mm (1.97"
) ø 33,7 mm
(1.33")
36 mm (1.42"
)
19 mm (0.75"
)
49 mm (1.93"
)
50 mm (1.97"
)
53 mm (2.09"
)
53 mm (2.09"
)
53 mm (2.09"
)
55 mm (2.17"
)
G¾=66 mm (2.6") G1=69 mm (2.72"
)
4 5
6
6
1 2 3

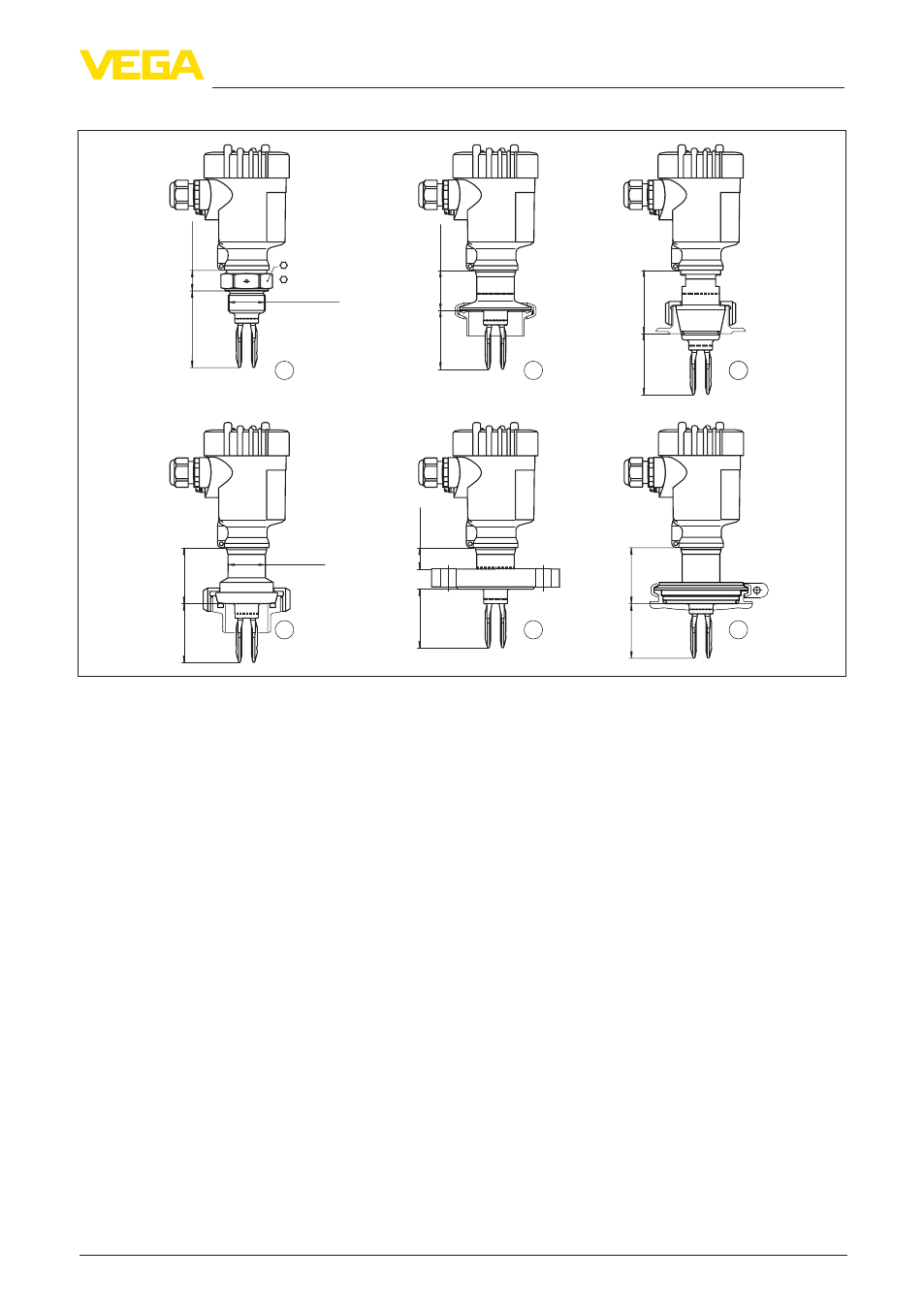

Рис. 35: VEGASWING 61
1 Резьба для ввертывания
2 Clamp
3 Конус DN 25
4 Накидная гайка DN 40
5 Фланец
6 Tuchenhagen Varivent
