Влияние давления процесса на точку переключения
1
2
3
4
12
(174,1)
38
(551,1)
25
(362,6)
51
(739,7)
64
(928,2)
10
(
25
/
64
")
8
(
5
/
16
")
6
(
15
/
64
")
4
(
5
/
32
")
2
(
5
/
64
")
-2
(
-5
/
64
")
-4
(
-5
/
32
")
-6
(
-15
/
64
")
-8
(
-5
/
16
")
-10
(
-25
/
64
")
0

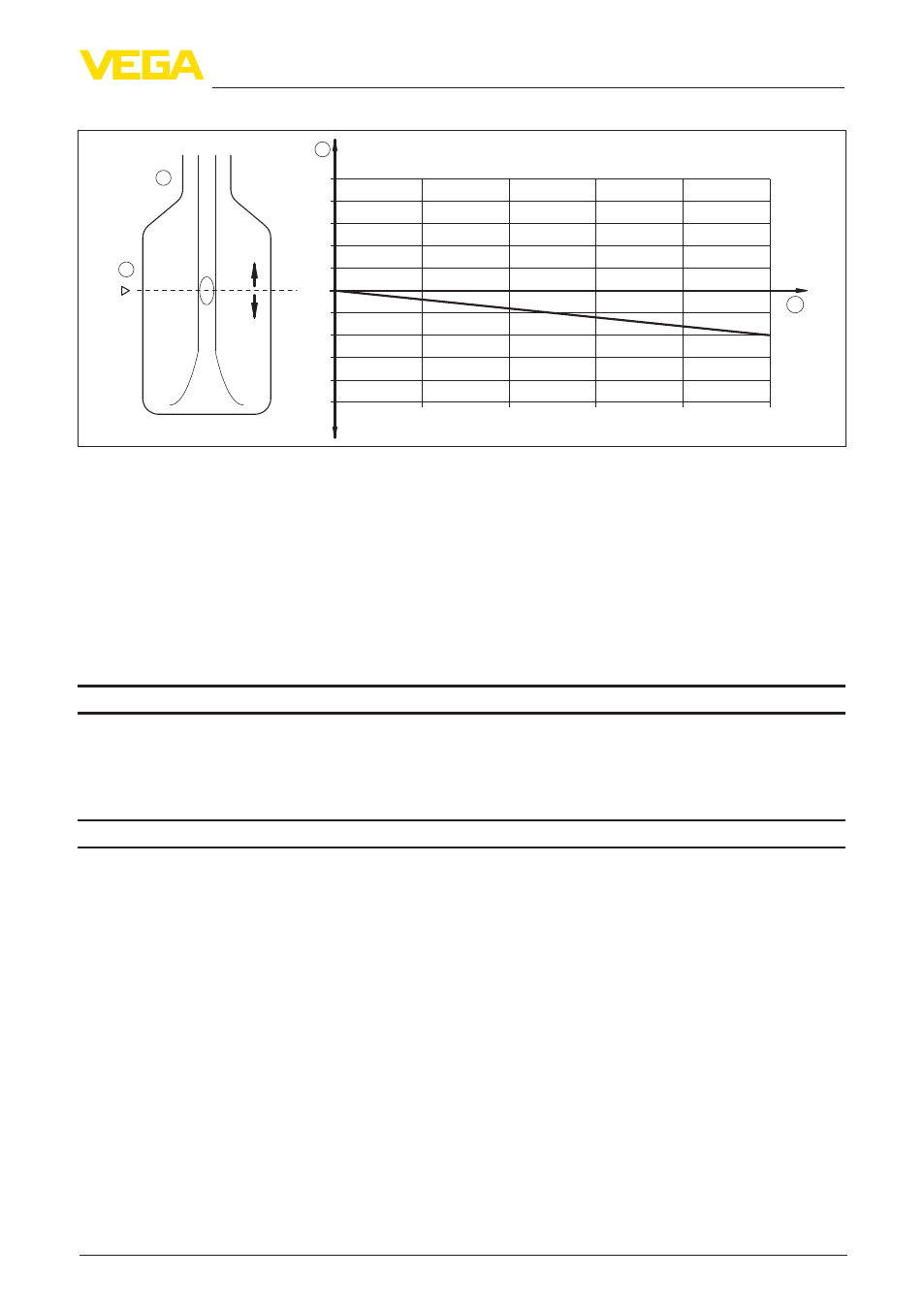

Рис. 30: Влияние давления процесса на точку переключения
1 Смещение точки переключения, mm (in)
2 Давление процесса, bar (psig)
3 Точка переключения при исходных условиях (метка)
4 Вибрирующая вилка
Воспроизводимость
0,1 мм (0.004 in)
Гистерезис
прибл. 2 мм (0.08 in) при вертикальном монтаже
Задержка переключения
прибл. 500 мсек (вкл/выкл)
Измерительная частота
прибл. 1200 Hz
Условия окружающей среды
Температура окружающей среды на
корпусе
-40 … +70 °C (-40 … +158 °F)
Температура хранения и транспорти-
ровки
-40 … +80 °C (-40 … +176 °F)
Условия процесса
Измеряемая величина
Предельный уровень жидкостей
Давление процесса
-1 … 64 bar/-100 … 6400 kPa (-14.5 … 928 psig)
Давление процесса зависит от присоединения к
процессу, например зажима или фланца (см. следу-
ющую диаграмму)
Давление процесса - зажимные типы
присоединения
Ʋ Зажимное присоединение до 2"
-1 … 16 bar/-100 … 1600 kPa (-14.5 … 232 psig)
max. 150 °C (302 °F)
Ʋ Зажимное присоединение > 2"
-1 … 0,5 bar/-100 … 50 kPa (-14.5 … 7.25 psig)
> 150 °C (> 302 °F)
