8
Подключения системы

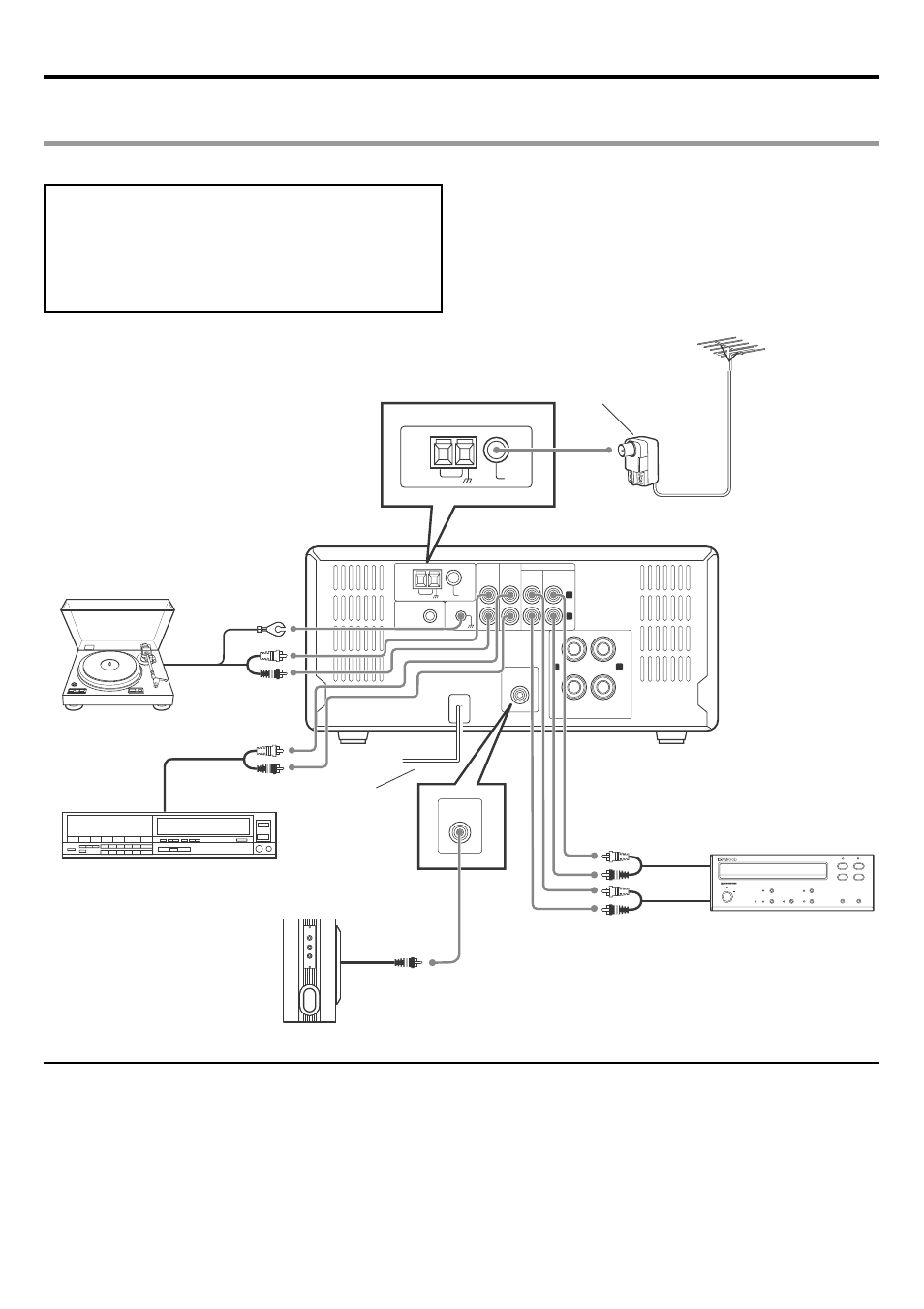

Подключение дополнительных принадлежностей
ПРЕДУПРЕЖДЕНИЕ
Подключайте компоненты, как показано на
рисунке.
Подключайте сетевой шнур к сетевой розет-
ке только после выполнения всех остальных
подключений.
Внешняя антенна диапазона FM
Протяните в комнате 75-омный коаксиальный
кабель, подсоединенный к внешней антенне
диапазона FM, и подключите кабель к гнезду FM
75 Ом. Пожалуйста, после установки внешней
антенны отключайте комнатную антенну.
AM
GND
FM
75
1
ANTENNA
ROOM EQ
MIC IN
PHONO
IN
AUX
IN
TAPE
REC OUT PLAY IN
SPEAKERS(6–16
1)
+
–
SUB WOOFER
PRE OUT
L
L
R
R
AM
GND
FM
75
1
ANTENNA
SUB WOOFER
PRE OUT
Внешняя антенна диапазона FM
Антенный переход-
ник (приобретается
дополнительно)
- Электропроигрыватель с
движущейся катушкой (МС) не
может быть подключен к музы-
кальному центру напрямую.
Такой электропроигрыватель
может быть подключен только
через эквалайзер (согласую-
щий усилитель).
- Для подключения электро-
проигрывателей со встроен-
ным эквалайзером используй-
те гнездо AUX IN.
Провод
заземления
Аудиовыход
Электропроигрыватель
с картриджем ММ
Аудиовыход
Видеомагнитофон
Сетевой шнур
К сетевой розетке
Активный сабвуфер
Аудиовыход
Аудиовход
Кассетная дека
Замечания:
- При подключении дополнительных компонентов системы также прочтите инструкцию по эксплуатации
подключаемого компонента.
- Надежно подключайте все соединительные кабели. Если подключение будет выполнено ненадежно,
звук может отсутствовать и могут возникать помехи.
- Перед подключением/отключением соединительного кабеля отключите сетевой шнур от сетевой розет-
ки. Если подключение/отключение соединительного кабеля будет выполнено при подключенном сете-
вом кабеле, могут возникнуть неисправности или повреждения системы.
- Контакт заземления используется для подавления помех для электропроигрывателя. Это не защитное
заземление.
