7

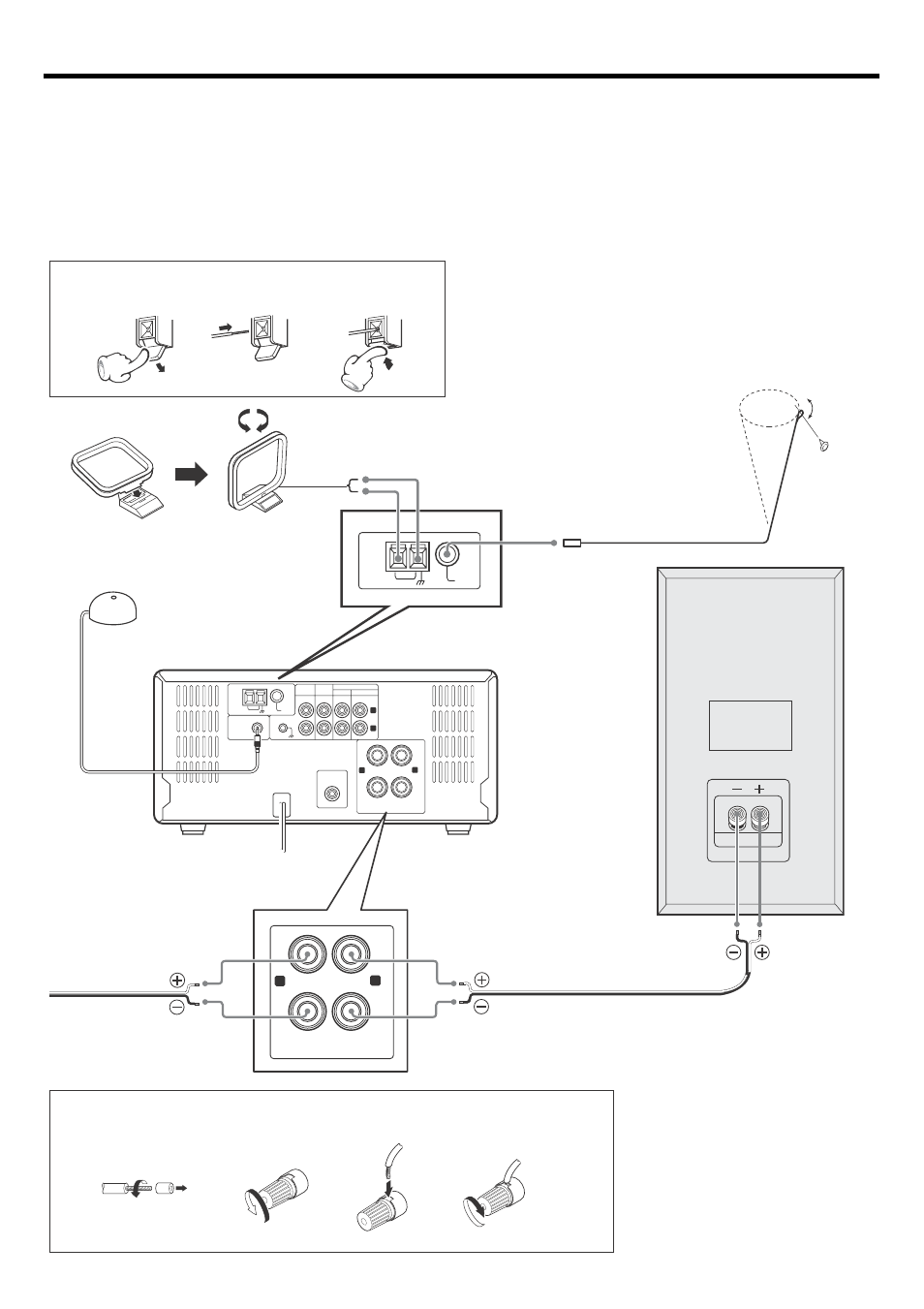

Подключения системы
AM
GND
FM
75
1
ANTENNA
ROOM EQ
MIC IN
PHONO
IN
AUX
IN
TAPE
REC OUT PLAY IN
SPEAKERS(6–16
1)
+
–
SUB WOOFER
PRE OUT
L
L
R
R
SPEAKERS(6–16
1)
+
–
L
R
AM
GND
FM
75
1
ANTENNA
Радиостанции диапазонов АМ/FM не могут быть приняты, пока не будут правильно подключены
антенны. В соответствии с приведенными ниже инструкциями подключите антенны.
Рамочная антенна диапазона АМ
Поставляемая в комплекте антенна предназначена для
использования внутри помещения. Располагайте эту
антенну как можно дальше от основного блока систе-
мы, телевизора, кабелей акустических систем и сете-
вого кабеля и найдите положение антенны, обеспечи-
вающее наилучшее качество приема.
Комнатная антенна диапазона FM
Поставляемая в комплекте антенна предназначена ис-
ключительно для временного применения в комнате.
Для стабильного приема мы рекомендуем использо-
вать внешнюю антенну. Если подключена внешняя ан-
тенна, отключайте комнатную антенну.
(1) Подсоедините провод антенны к антенному гнезду.
(2) Найдите положение антенны, обеспечивающее наи-
лучшее качество приема.
(3) Зафиксируйте антенну.
Как подключить антенну
Соберите антенну
Рамочная антенна
диапазона АМ
Комнатная
антенна
диапазона FM
Микрофон для функции
Room Equalizer
(не для записи)
Сетевой шнур
К сетевой розетке
Кабель подключения акустической системы
Левая акустическая система
Как подключить кабели акустических систем
