Rla410a_048.pdf – Инструкция по эксплуатации FERROLI RLA 160-420 R-410A
Страница 48
48

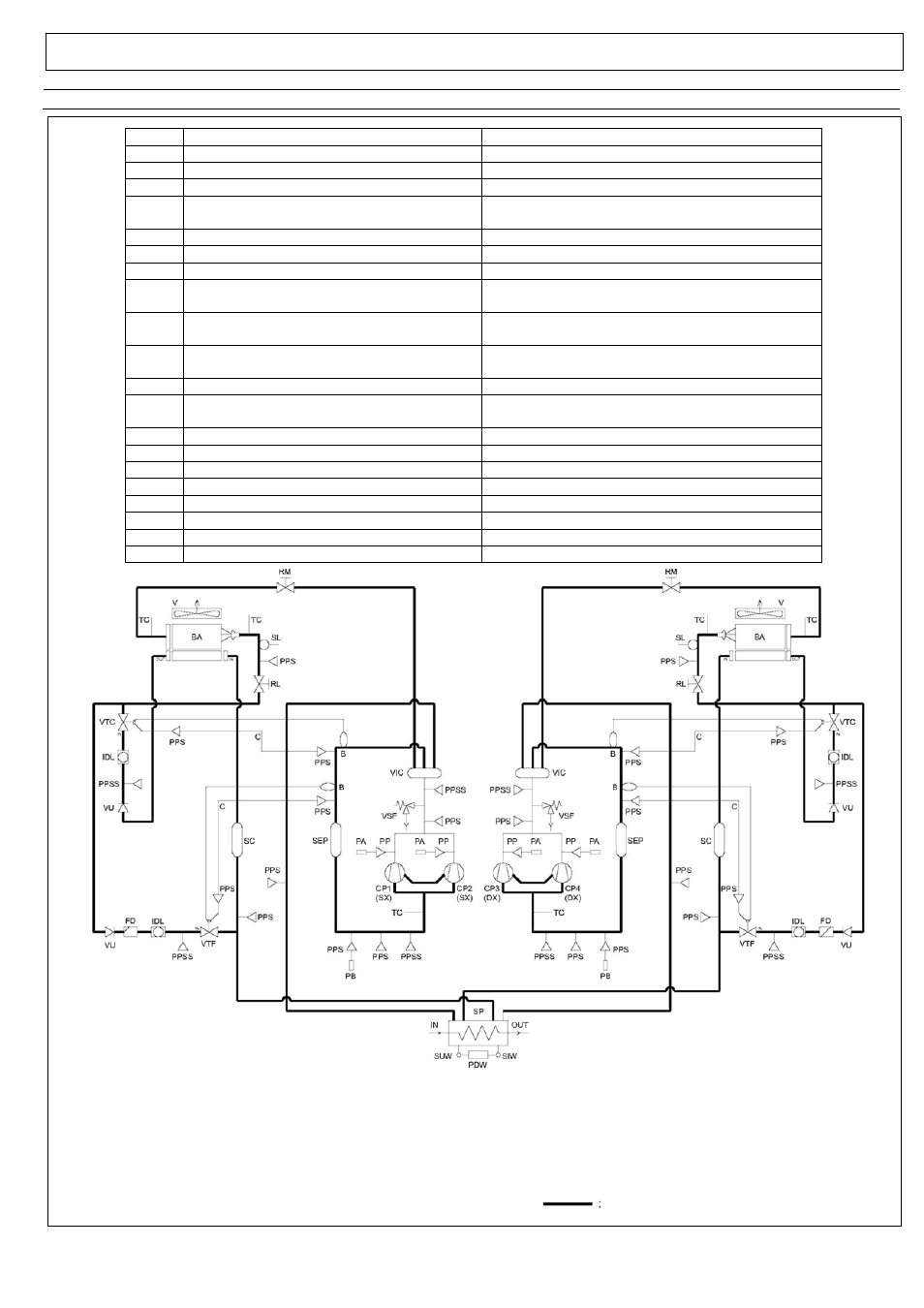

СХЕМА РАЗВОДКИ ТРУБОК ХЛАДАГЕНТА ДЛЯ АППАРАТОВ БАЗОВОЙ ВЕРСИИ VB
Схема разводки трубок хладагента для аппаратов базовой версии в режиме нагрева IP
Descrizione
ОПИСАНИЕ
BA BATTERIA
ALETTATA
РЕБРА И ТРУБЧАТЫЙ ЗМЕЕВИК
CP COMPRESSORE
КОМПРЕССОР
FD FILTRO
DEIDRATORE
ОСУШАЮЩИЙ ФИЛЬТР
IDL
INDICATORE LIQUIDO E UMIDITA'
УКАЗАТЕЛЬ ЖИДКОСТИ И ВЛАГИ В
ХЛАДАГЕНТЕ
PA
PRESSOSTATO DI ALTA
ДАТЧИК ВЫСОКОГО ДАВЛЕНИЯ
PB
PRESSOSTATO DI BASSA
ДАТЧИК НИЗКОГО ДАВЛЕНИЯ
PDW
PRESSOSTATO DIFFERENZIALE ACQUA
ДАТЧИК ДАВЛЕНИЯ ВОДЫ
PP
PRESA DI PRESSIONE 1/4"SAE SENZA
SPILLO
ГНЕЗДО ДЛЯ МАНОМЕТРА 1/4" SAE БЕЗ
ШТУЦЕРА
PPS
PRESA DI PRESSIONE 1/4" SAE CON
SPILLO
ГНЕЗДО ДЛЯ МАНОМЕТРА 1/4" SAE СО
ШТУЦЕРОМ
PPSS
PRESA DI PRESSIONE 5/16" SAE CON
SPILLO
ГНЕЗДО ДЛЯ МАНОМЕТРА 5/16" SAE СО
ШТУЦЕРОМ
RL
RUBINETTO DEL LIQUIDO
ЖИДКОСТНОЙ ШАРОВОЙ ВЕНТИЛЬ
RM
RUBINETTO DI MANDATA
ШАРОВОЙ ВЕНТИЛЬ НА ВЫХОДЕ
КОМПРЕССОРА
SIW
SONDA INGRESSO ACQUA
ДАТЧИК ТЕМПЕРАТУРЫ ВОДЫ НА ВХОДЕ
SL
SONDA DEL LIQUIDO
ЗОНД ЖИДКОСТИ
SP
SCAMBIATORE A PIASTRE
ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК
SUW
SONDA USCITA ACQUA
ДАТЧИК ТЕМПЕРАТУРЫ ВОДЫ НА ВЫХОДЕ
TC
TRONCHETTO DI CARICA
ТРУБКА ДЛЯ ЗАПРАВКИ ХЛАДАГЕНТА
V VENTILATORE
ВЕНТИЛЯТОР
VSF
VALVOLA DI SICUREZZA CIRCUITO FRIGO
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН
VT VALVOLA
TERMOSTATICA
РАСШИРИТЕЛЬНЫЙ КЛАПАН
Теплоизолированные трубы версии VI
