Rla410a_045.pdf, 45 подключение к сети водоснабжения – Инструкция по эксплуатации FERROLI RLA 160-420 R-410A
Страница 45
45

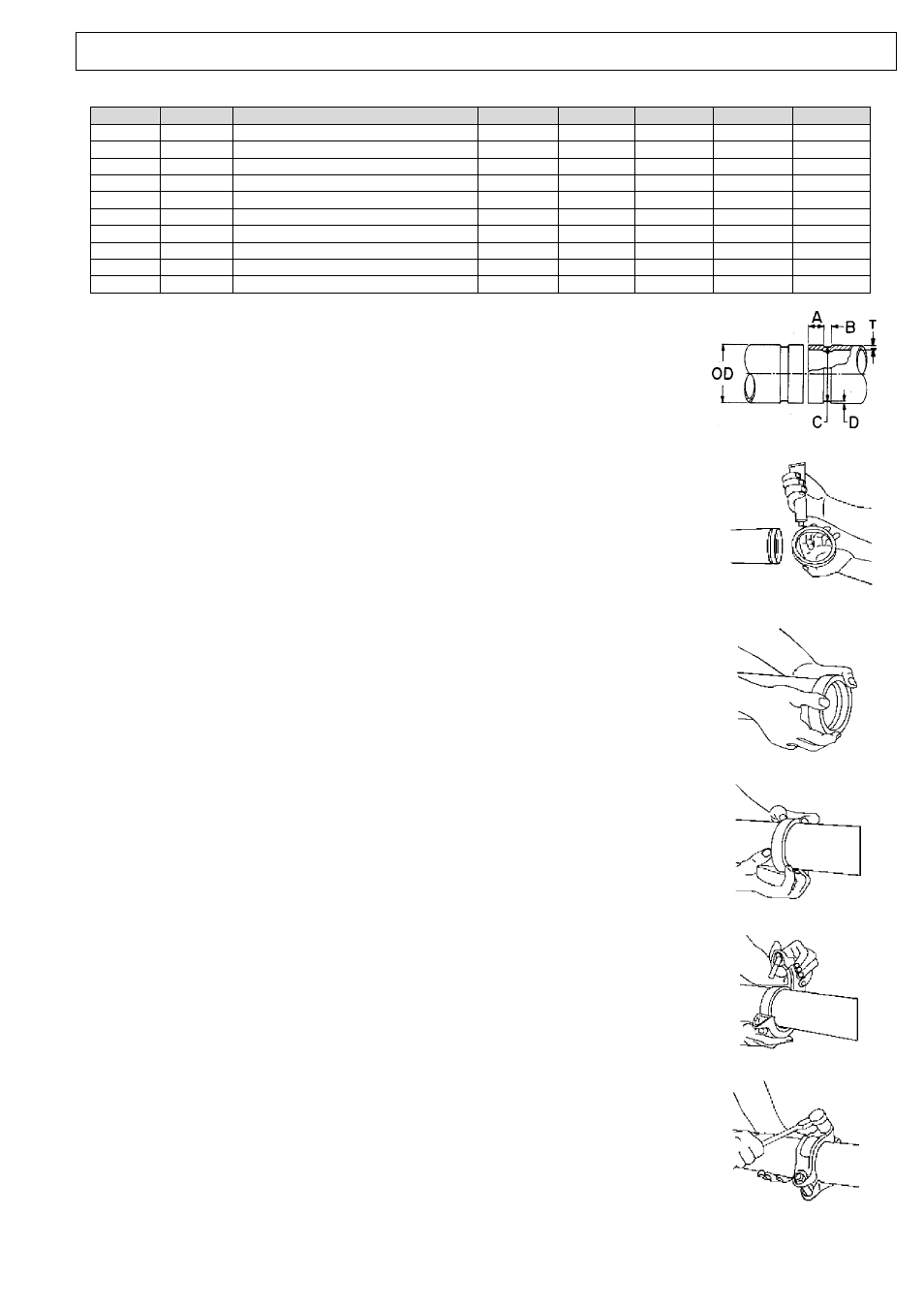

ПОДКЛЮЧЕНИЕ К СЕТИ ВОДОСНАБЖЕНИЯ
ISO-G
DN(мм)
наружный диаметр (мм)
A
B
O
D
T
1" 25
33.7
15.875
7.137 30.226 1.600 1.651
11/4" 32
42.4
15.875 7.137 38.989 1.600 1.651
11/2" 40
48.3
15.875 7.137 45.085 1.600 1.651
2" 50
60.3
15.875
8.738 57.150 1.600 1.651
21/2" 65
76.1
15.875 8.738 72.260 1.981 2.108
3" 80
88.9
15.875
8.738 84.938 1.981 2.108
4" 100
114.3
15.875
8.738 110.084 2.108 2.108
5" 125
139.7
15.875
8.738 135.500 2.134 2.769
6" 150
168.3
15.875
8.738 163.957 2.159 2.769
8" 200
219.1
19.050
11.913 214.401 2.337 2.769
1) Проверка канавок на трубе
Проверьте глубину и диаметр канавок и их расстояния от торцов трубы.
Убедитесь, что труба обработана тщательно, и что торцевая поверхность трубы гладкая и на
ней отсутствует эллипсность.
Убедитесь в отсутствии заусенцев, задиров и других дефектов, которые могли нарушить
герметичность.
Размеры канавок даны в мм A=16-B=8-C=57.2-D=1.6
2) Проверка уплотнения и смазки
Убедитесь, что тип используемого уплотнения совместим с жидкостью и выдерживает
рабочую температуру. Используются зеленые уплотнения EPDM. Смажьте уплотнение тонким
слоем смазки: тыльную сторону, боковые части и внутренние губки, которые соприкасаются с
трубой. Соблюдайте чистоту, так как частицы грязи могут повредить изоляцию. Всегда
используйте только синтетическую смазку. Смазка облегчает одевание уплотнения на трубу и
улучшает герметичность. Смазка также обеспечивает перемещение уплотнения по
соединению, уменьшая натяжение и вытягивание уплотнения вблизи болтов.
3) Как установить уплотнение
Оденьте уплотнитель на трубу. Убедитесь, что губки уплотнителя плотно прилегают к трубе.
4) Установка по месту
Совместите трубы и подведите их торцы вплотную друг к другу. Нажав на уплотнитель,
сцентрируйте его на двух трубах. Уплотнитель должен зайти в канавки.
5) Сборка соединения
Удалите один из болтов и ослабьте (не удаляя) другой. Установите часть муфты снизу под
трубы, вставив краями в канавки. Затем установите другую часть муфты сверху так, чтобы
кромки зашли в канавки и сожмите обе части муфты. Убедитесь, что обе части муфты
соприкасаются.
6) Затягивание гаек
Вставьте ранее удаленный болт на место и затяните обе гайки от руки. Поочередно затяните
гайки ключом, делая по нескольку оборотов на каждой гайке.
ПРЕДУПРЕЖДЕНИЕ:
Если сразу затянуть до отказа одну гайку, то уплотнение может выдавиться между частями
соединительной муфты.
