6 Пуск в эксплуатацию
6.1 Настройка преобразователя давления
l
zero - Начало диапазона измерения
l
span - Конец диапазона измерения
l
ti - Время интеграции
1
2
3
VEGADIS 12
TRANSMITTER
+
4...20mA
+
not used
8
7
6
5
12
11
10
1 2 3
-
-
OPERATE
ti
ZERO
SPAN
TRANSMITTER

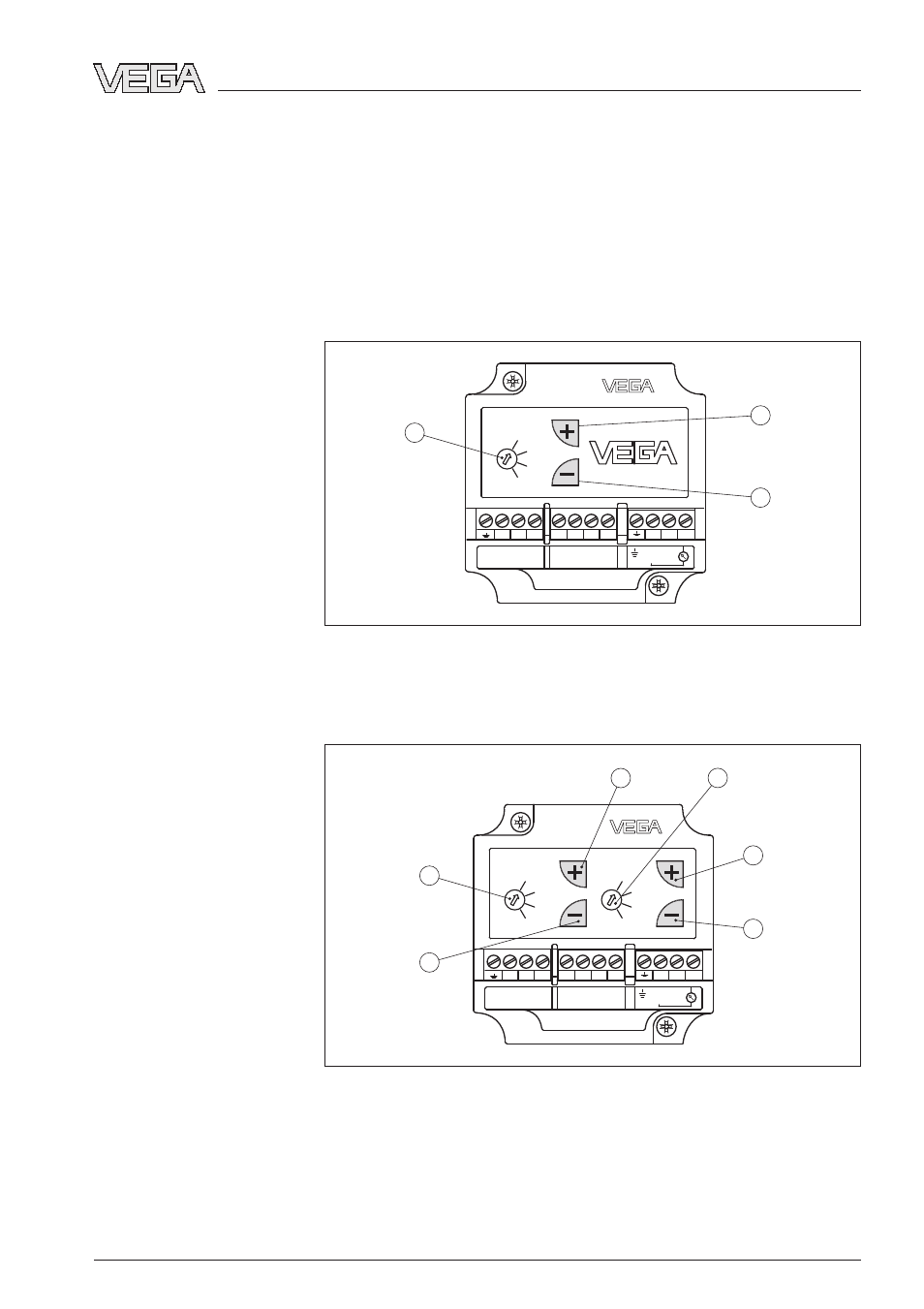

Рис. 7: Элементы настройки у устройства VEGADIS 12 без индикатора
1
Переключатель: выбор функции
2
Клавиша [+]: изменение значения (увеличение)
3
Клавиша [-]: изменение значения (уменьшение)
VEGADIS 12
TRANSMITTER
+
4...20mA
+
DISPLAY
8
7
6
5
12
11
10
1 2 3
-
-
OPERATE
ti
ZERO
SPAN
TRANSMITTER
OPERATE
ZERO
END
POINT
DISPLAY
1
2
4
5
6
3
Рис. 8: Элементы настройки у устройства VEGADIS 12 с индикатором
1
Переключатель для преобразователя давления: выбор функции
2
Клавиша [+]: изменение значения установки (увеличение)
3
Клавиша [-]: изменение значения установки (уменьшение)
4
Переключатель для индикатора: выбор функции
5
Клавиша [+], изменение отображаемого значения (увеличение)
6
Клавиша [-], изменение отображаемого значения (уменьшение)
Устанавливаемые па-
раметры
Элементы настройки
VEGADIS 12
17
Пуск в эксплуатацию
20591
-RU
-080118
