5.3 Схема подключения
5
1
2
3
4

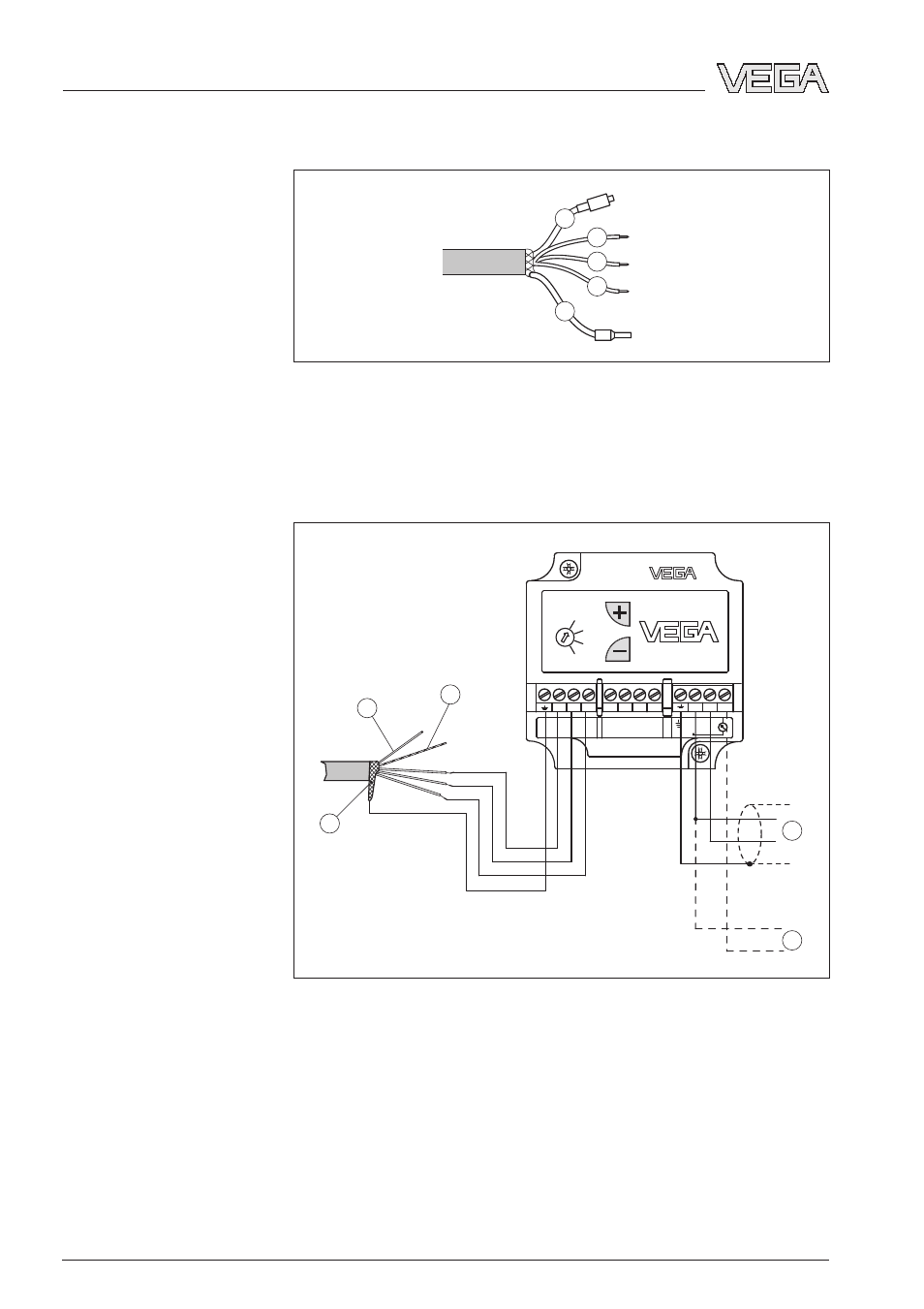

Рис. 4: Назначение проводов соединительного кабеля
1
Коричневый (+): к источнику питания или системе формирования
сигнала
2
Голубой (-): к источнику питания или системе формирования сигнала
3
Желтый: для установочных данных от VEGADIS 12
4
Экран
5
Капилляр для выравнивания давления с фильтрующим элементом
+
–
+
–
VEGADIS 12
TRANSMITTER
+
4...20mA
+
NOT USED
8
7
6
5 12
11
10
1 2 3
-
OPERATE
ti
ZERO
SPAN
TRANSMITTER
3
4
5
1
2
Рис. 5: Распределение контактов VEGADIS 12
1
К источнику питания или системе формирования сигнала
2
Контрольный прибор (измерение 4 … 20 mA)
3
Экран
1)
4
Капилляр для выравнивания давления
5
Несущий трос
1)
Экран подключить к клемме заземления. Клемму заземления на
внешней стороне корпуса соединить с "землей" в соответствии с
действующими нормами. Обе клеммы гальванически связаны.
Назначение проводов
соединительного кабе-
ля преобразователя
давления
Подключение VEGADIS
12 без индикатора
