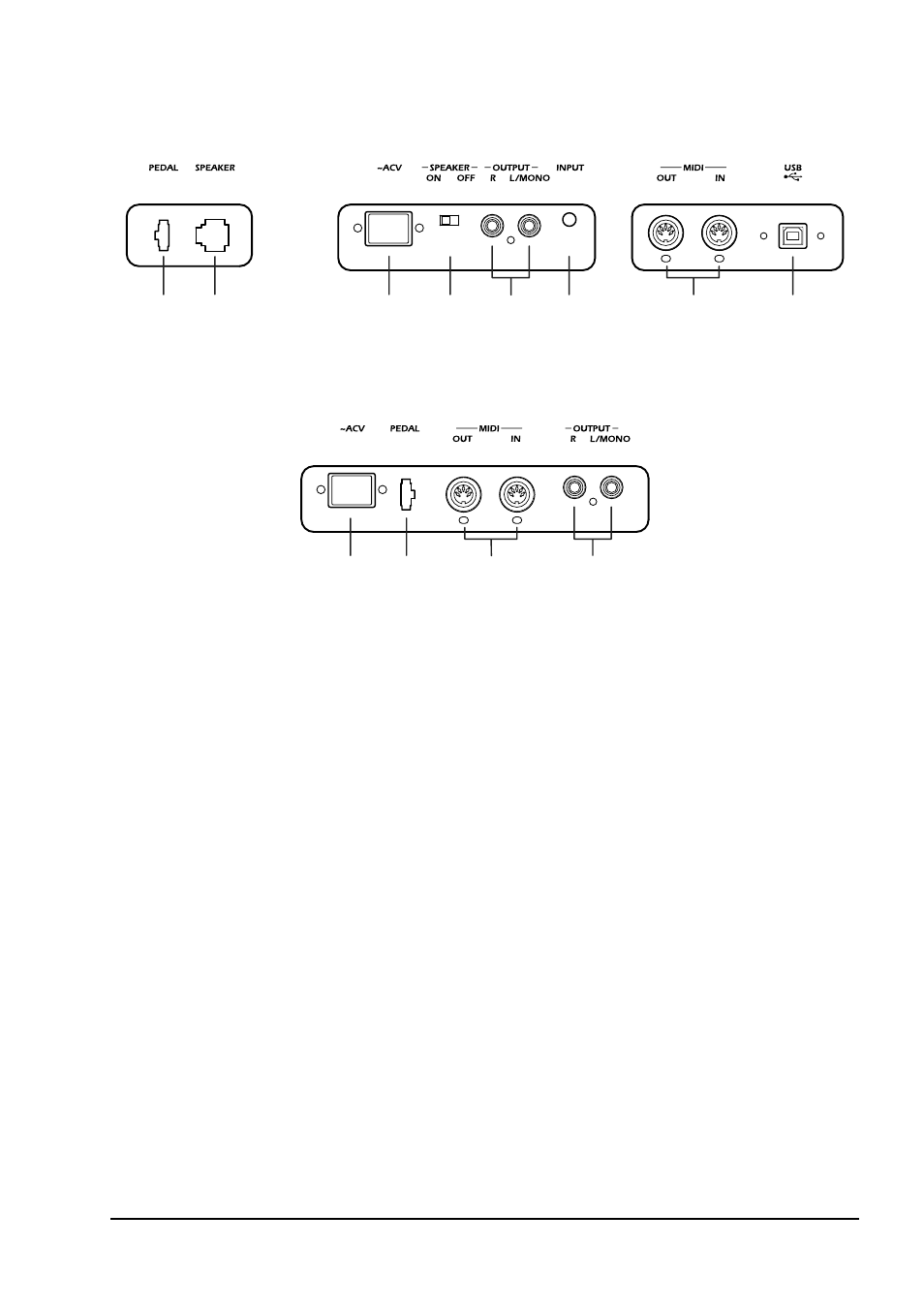

Нижняя панель
1. Разъем PEDAL
Коммутируется с блоком педалей, входящих в комплект поставки.
2. Разъем SPEAKER (только в NC-500)
Используется для подключения кабеля от динамиков стойки NC-500.
3. Разъем AC IN
Используется для подключения входящего в комплект поставки сетевого шнура.
4. Переключатель SPEAKER (только в NC-500)
Включает/отключает встроенные в NC-500 динамики.
5. Разъемы OUTPUT
Аудиовыходы для коммутации NC-500/NC-300 с внешней системой усиления звука стандартными
монокабелями с разъемами 1/4”.
6. Разъем INPUT (только в NC-500)
Аудиовход для воспроизведения сигналов внешних источников, например, CD-проигрывателя, микшера,
синтезатора через динамики и наушники NC-500. Разъем организован на миниджеке.
7. Разъемы MIDI
Используются для коммутации с другим MIDI-оборудованием (секвенсером, синтезатором и т.д.). Разъем
OUT предназначен для передачи данных (коммутируется с разъемом MIDI IN внешнего MIDI-
оборудования). Для приема данных предусмотрен разъем IN (коммутируется с разъемом MIDI OUT
внешнего MIDI-оборудования.
8. Разъем USB (только в NC-500)
Служит для коммутации фортепиано с компьютером через кабель USB для обмена данными.
Korg NC-500/NC-300. Руководство пользователя 7
NC-500
1 2 3 4 5 6 7 8
NC-300
3 1 7 5
