Сборка стойки NC 500
Внимание:
Для сборки стойки требуется участие как минимум двух человек.
Предупреждение:
• Собирайте стойку согласно нижеприведенным инструкциям.
• При размещении инструмента на стойке не прищемите руки.
• До тех пор, пока все винты не будут закручены до конца, не прикладывайте усилий к лицевой панели
цифрового фортепиано. В противном случае оно может упасть.
Примечание: Для сборки требуется крестовая отвертка Phillips.

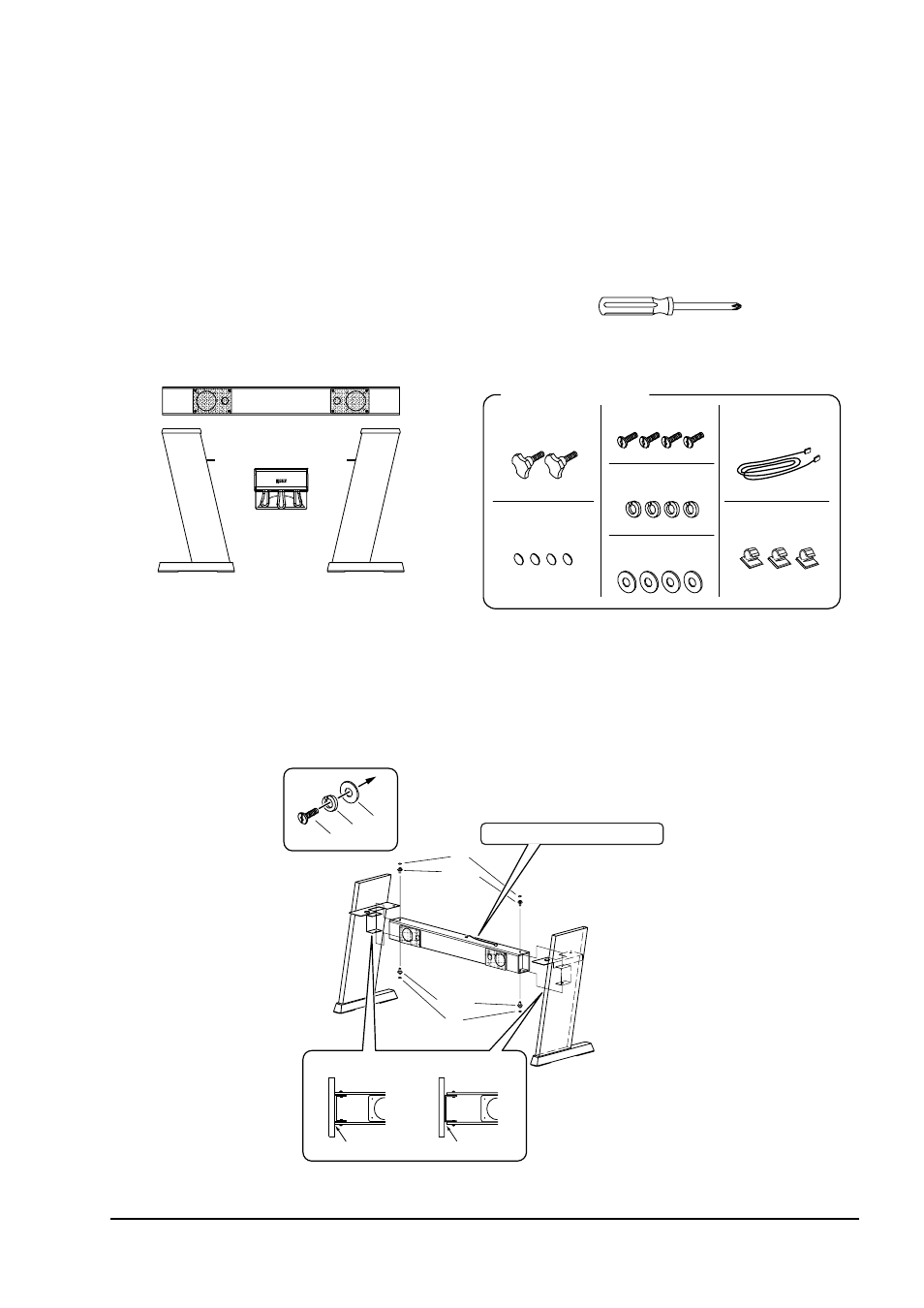

Процедура сборки
1. Откройте упаковку, извлеките ее содержимое и проверьте наличие деталей по списку.
2. Соедините боковые стороны с корпусом динамиков.
Поместите края корпуса динамиков в металлические фланцы с двух сторон и выровняйте их по винтовым
отверстиям. Убедитесь, что каждый край корпуса смыкается с соответствующей боковиной без зазора.
Возьмите 4 винта (3), наденьте на каждый из них пружинные шайбы (4), затем гладкие шайбы (5) и
скрепите этими винтами (по два на каждую боковину) боковины с корпусом динамиков. Закройте верх
каждого винта накладкой (2).
Korg NC-500/NC-300. Руководство пользователя 39
Корпус динамиков
Боковина A (левая) Боковина B (правая)
Блок педалей
Аксессуары для сборки
1) 2 зажима
3) 4 винта (M6 х 26)
2) 4 накладки
7) 3 держателя
кабеля
6) 1 педальный
кабель
5) 4 гладкие шайбы
4) 4 пружинные
шайбы
2
3,4,5
3
5
4
2
3,4,5
Боковина A
(левая)
Боковина B
(правая)
Корпус динамиков
Зазор
Кабель динамиков должен быть сверху.
Зазора нет
Правильно Неправильно
