29
3.7.3 Входной порт сигнала тревоги
Ниже представлена подробная информация.
· Нормально разомкнутый и нормально замкнутый тип.
· Соедините параллельно конец COM и конец GND детектора тревоги (Обеспечьте
внешнее питание для детектора питания).
· Параллельно соедините Заземление 960H DVR и заземление детектора тревоги.
· Соедините порт NC датчика тревоги к входу (ALARM) сигнала тревоги 960H DVR
· Используйте заземление 960H DVR, если используется внешнее питание
устройства тревожной сигнализации.

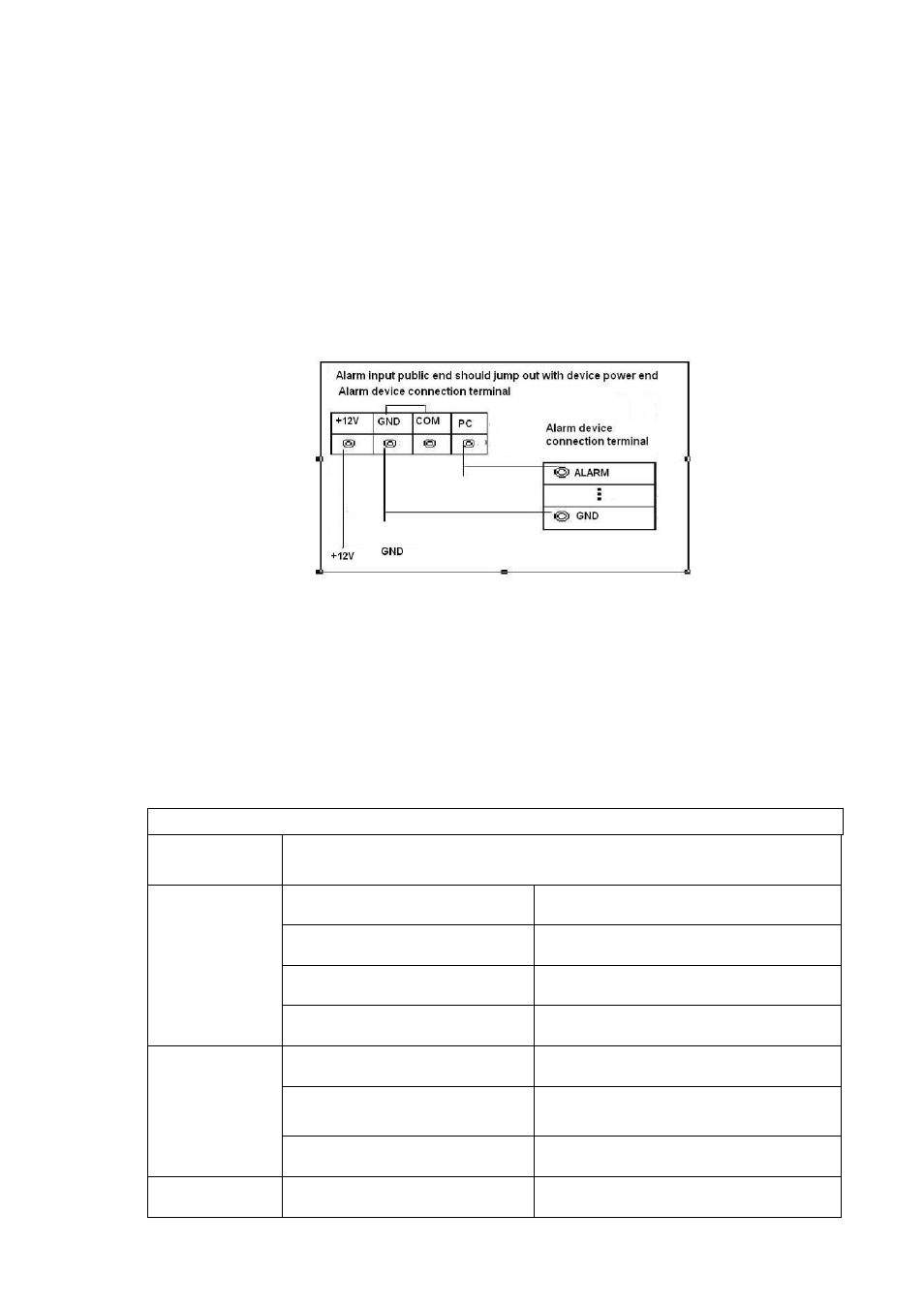

Рис. 3-2
3.7.4 Выходной порт сигнала тревоги
· Обеспечьте питание для периферийного устройства тревожной сигнализации.
· Во избежание перегрузки, внимательно прочтите следующий формуляр
параметров реле.
· Кабель RS485 A/B используется как кабель A/B дешифратора PTZ..
Спецификация реле
Модель:
JRC-27F
Материал
контакта
Серебро
Паспортные
данные
(активная
нагрузка)
Номинальная отключающая
способность
=30 В 2 А, ~125 В 1 А
Максимальная мощность
переключения
125 ВА 160 Вт
Максимальное напряжение
переключения
~250 В, =220 В
Максимальный ток
переключения
1 A
Изоляция
Между контактами одной
полярности
~1000 В 1 минута
Между контактами разной
полярности
~1000 В 1 минута
Между контактом и
обмоткой
~1000 В 1 минута
Скачок
напряжения
Между контактами одной
полярности
1500 В (10×160 мкс)
