165

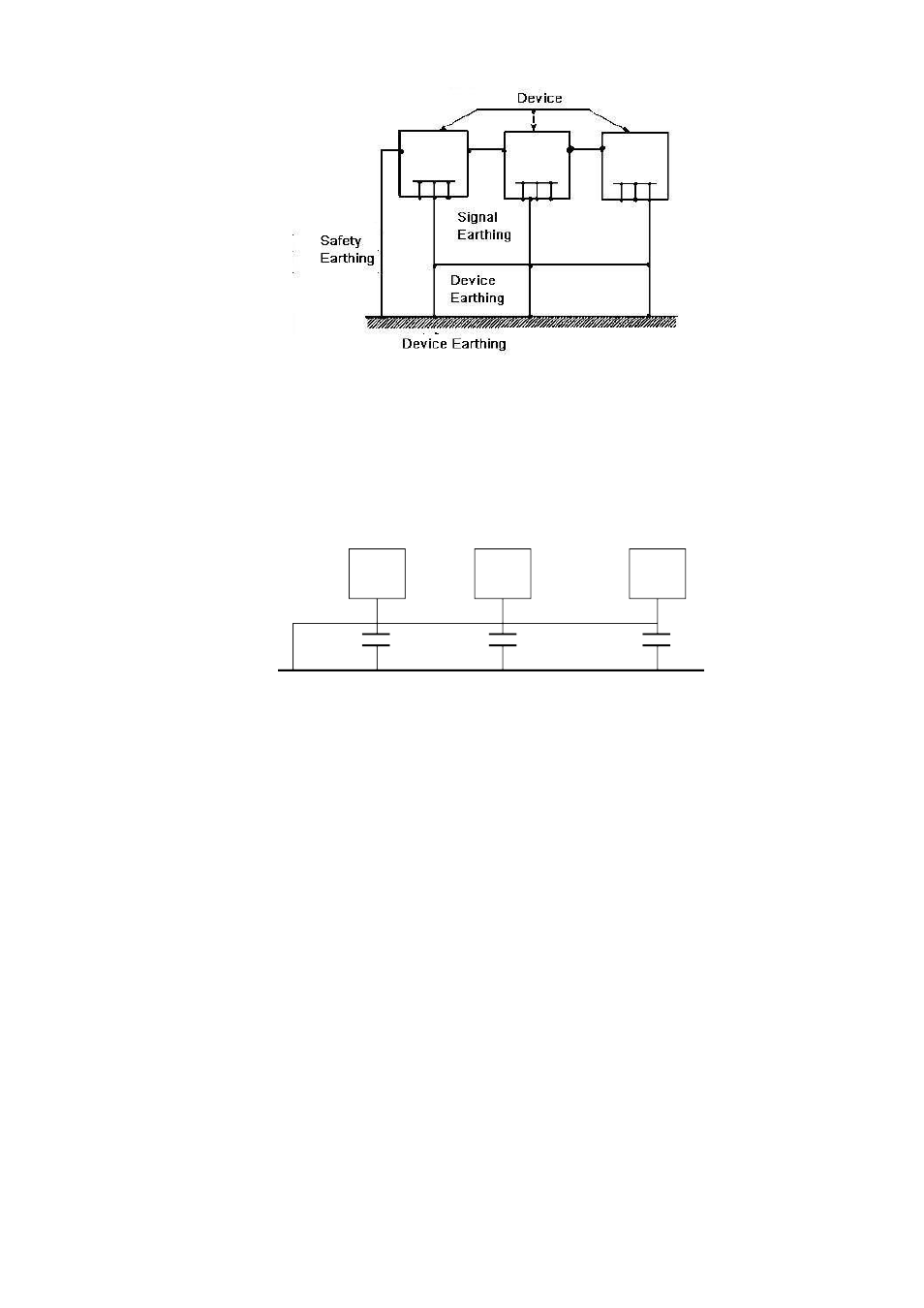

Смешанное заземление: Смешанное заземление имеет характерные признаки как
одноточечного, так и многоточечного соединения. Например, питание в системе должно
использовать одноточечное заземление, в то время как радиочастотный сигнал требует
многоточечного заземления. Поэтому вы должны использовать следующие соображения
при выборе заземления. Для постоянного тока емкостное сопротивление представляет
собой открытую цепь, и эта цепь заземлена в одной точке. Для радиочастотного сигнала
емкостное сопротивление является благоприятным, и цепь использует многоточечное
соединение.
При соединении устройств большого размера (физические размеры устройства и
соединительный кабель велики по сравнению с путем волны существующих помех),
существует вероятность возникновения помех, когда ток проходит через шасси и кабель.
В этой ситуации путь цепи помех обычно проходит в цепи заземления системы.
При рассмотрении заземления следует учитывать два аспекта. Первый аспект -
совместимость системы. Второй аспект - внешние помехи, вносимые в цепь заземления,
которые приводят к ошибке системы. Так как внешние помехи не являются регулярными,
эту проблему разрешить трудно.
3. Методы молниенепроницаемого заземления в системе наблюдения
· Система наблюдения должна иметь стабильное молниенепроницаемое
заземление для гарантии безопасности персонала и устройства.
· Сопротивление рабочего заземления системы наблюдения должно быть меньше
1 Ом.
· Молниенепроницаемое заземление использует специальный заземляющий
проводник из диспетчерского пульта наблюдения к объекту заземления. В
качестве заземляющего проводника используется медная изолированная жила
или провод. Поперечное сечение заземление должно быть больше 20 мм
2 .
· Заземляющий проводник системы наблюдения не может накоротко или смешанно
соединяться с силовым кабелем переменного тока.
· Для всех проводников заземления из диспетчерского пульта к системе
наблюдения или проводников заземления других устройств наблюдения
используйте медный гибкий кабель с сечением более 4 мм
2 .
