Очистка разъемов MTP/MPO
Всегда осматривайте и очищайте торцы разъемов
оптоволокна перед тем, как осуществлять соединение.
Компания Fluke Networks рекомендует использовать для
очистки разъемов механическое устройство, например,
решение для очистки Fluke Networks IBC
™
OneClick.
Использование очистителя OneClick для очистки
разъемов MTP/MPO
W
Внимание!
Для предотвращения повреждения
устройства, разъемов и для защиты торцов
оптоволокна от загрязнения ознакомьтесь со
всеми инструкциями и следуйте мерам
предосторожности, указанным в инструкциях
для используемого устройства.
1
Для очистки межпанельного разъема снимите с
очистителя колпачок. Для очистки разъема волоконно-
оптического кабеля снимите только наконечник
колпачка. См. рис. 5.
2
Вставьте очиститель в разъем, а затем поверните
кольцо на очистителе до отчетливого щелчка. Затем
очиститель следует извлечь.
3
Для обследования разъема используйте
видеомикроскоп, например, FT600 FiberInspector
™
.
При необходимости осмотрите и очистите разъем еще
раз.
A
B
Направляющий
колпачок
Снимите направляющий
колпачок
До щелчка
До щелчка
GUE01.EPS

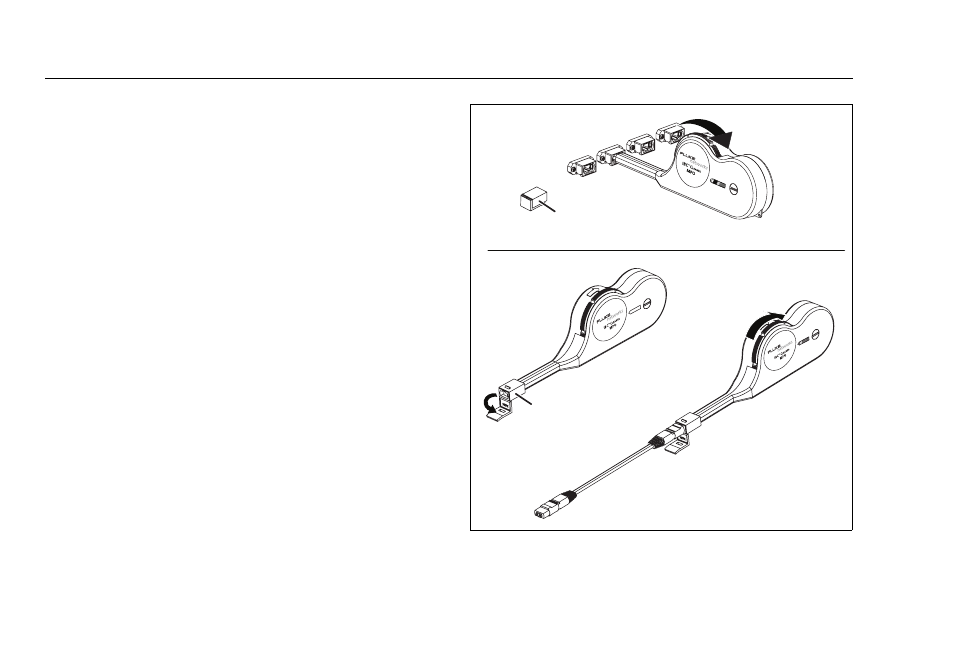

Рис. 5. Использование очистителя IBC OneClick для
разъемов MTP/MPO
