Кнопки и разъемы
7
Кнопки и разъемы
GUE05.EPS

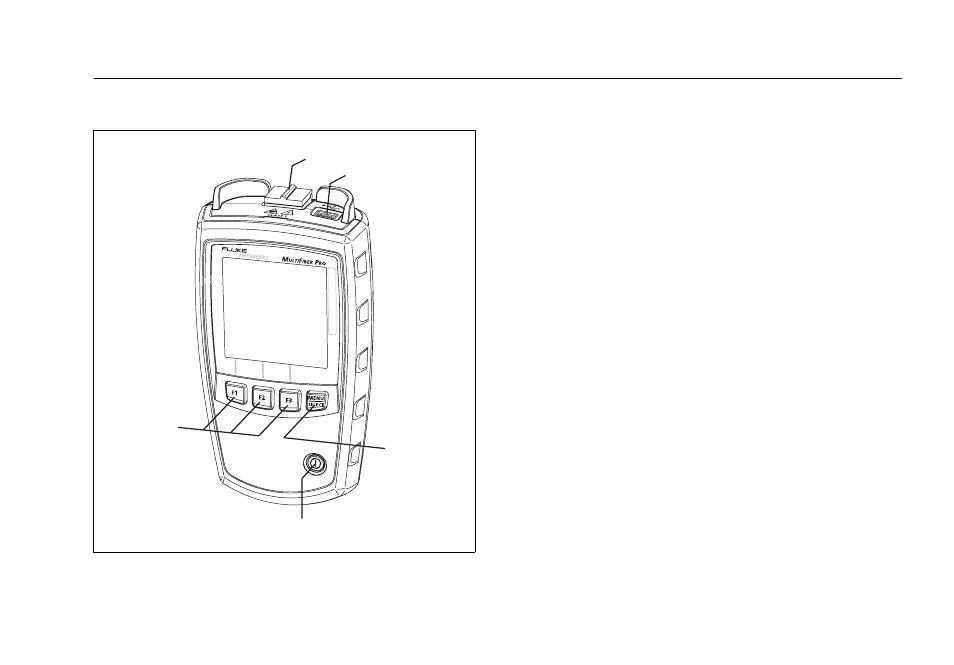

Рис. 2. Функциональные элементы
измерителя и источника
A
.
Кнопка вкл./выкл.
B
.
Функциональные кнопки. Функция каждой
кнопки отображается над кнопкой. Для доступа к меню
пользовательских настроек нажмите и удерживайте
нажатыми кнопки
и
в течение 2,5 секунд. См.
Изменение пользовательских настроек" на стр. 11.
C
-
.
Измеритель. Нажмите кнопку
-
,
чтобы сменить
режим измерения. Для перехода в меню настроек
тестов и в режим VIEW RECORD (ПРОСМОТР
ЗАПИСЕЙ) удерживайте кнопку
-
в течение
2,5
секунд. См. элемент
на Рис. 3 на стр. 8.
Источник. Список режимов работы источника можно
просмотреть, нажав и удерживая кнопку
-
в течение
2,5
секунды. См. элемент
D
Разъем MTP/MPO с самозакрывающимся защитным
колпачком.
E
Порт USB предназначен для передачи результатов
измерений с измерителя на ПК. См. "Передача записей
тестирования на ПК." на стр. 30. Этот порт также можно
использовать для установки обновлений программного
обеспечения. См. "Обновление программного
обеспечения" на стр. 32.
D
A
B
C
E
