5
Физические характеристики
Если трубка перестанет работать, замените батарею.
Если она все равно не работает, свяжитесь со службой
поддержки Fluke Networks.
Гарнитура
В тестере TS25D есть аудио-разъем для подключения
гарнитуры. Разъем диаметром 3,5 мм расположен на
боковой стороне трубки. Набор TS25D (модель
25501109) поставляется в комплекте с гарнитурой.
Для получения информации о наличии
дополнительных или сменных гарнитур свяжитесь с
локальным авторизованным дилером Fluke Networks.
Значение иконок на дисплее

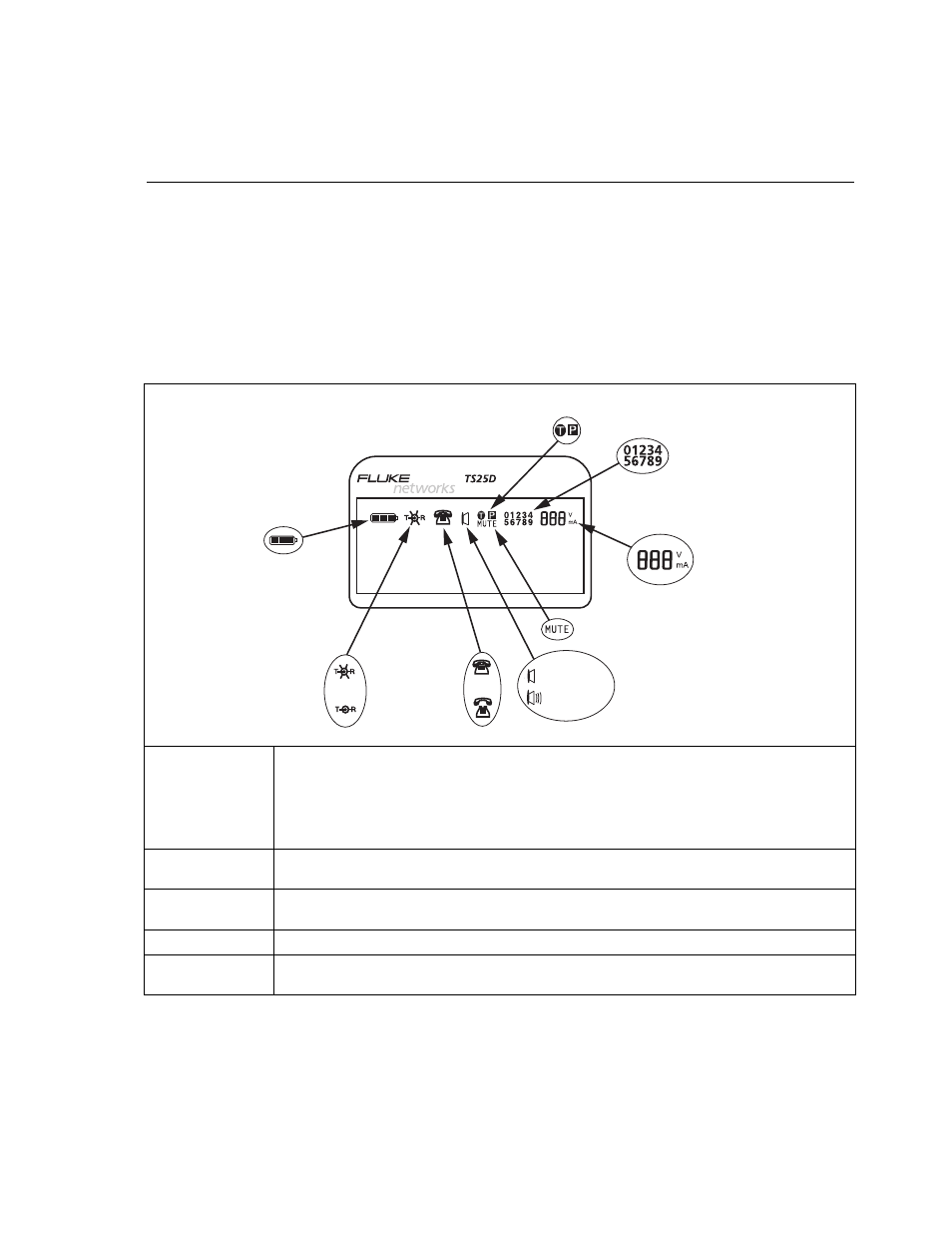

Рис. 2 Представлена расшифровка иконок,
отображаемых на ЖК-дисплее тестовой телефонной
трубки
fkd02.eps
Полярность
В режиме Контроль или Разговор иконка полярности показывает полярность постоянного
тока в линии. Отсутствие на иконке Tip-Ring крестика (X) обозначает, что красный провод
подключен к минусу (обратному проводу Ring), а черный - к плюсу (прямому проводу Tip).
Когда на иконке полярности Tip-Ring есть крестик (X), тестовые шнуры расположены
наоборот - красный подключен к плюсу (Tip), а черный - к минусу (Ring). Иконка отсутствует
вообще, если тестовые шнуры не подключены или линия отключена.
Батарея
Значок батареи показывает уровень заряда батареи. Уровень заряда отображается на
экране, как в режиме Контроль, так и в режиме Разговор.
Трубка повешена/
трубка снята
Значок телефона показывает, повешена или снята трубка.
Mute
Значок MUTE появляется, когда отключен звук микрофона.
Тональный/
Импульсный
Значок тонального режима - T; значок импульсного - P.
-продолжающийся-
Тональный/Импульсный
Ячейки
памяти для
хранения
номеров
В - Напряжение
(режим Контроль)
мА - Сила тока в
миллиамперах
(режим Разговор)
Громкость динамика
MUTE - режим приглушения звука
Нормальная
Высокая
Трубка
повешена
Трубка
снята
Обратная
полярность
Обычная
полярность
Батарея
