18
Тестер TS25D
Руководство пользователя
fkd03.eps

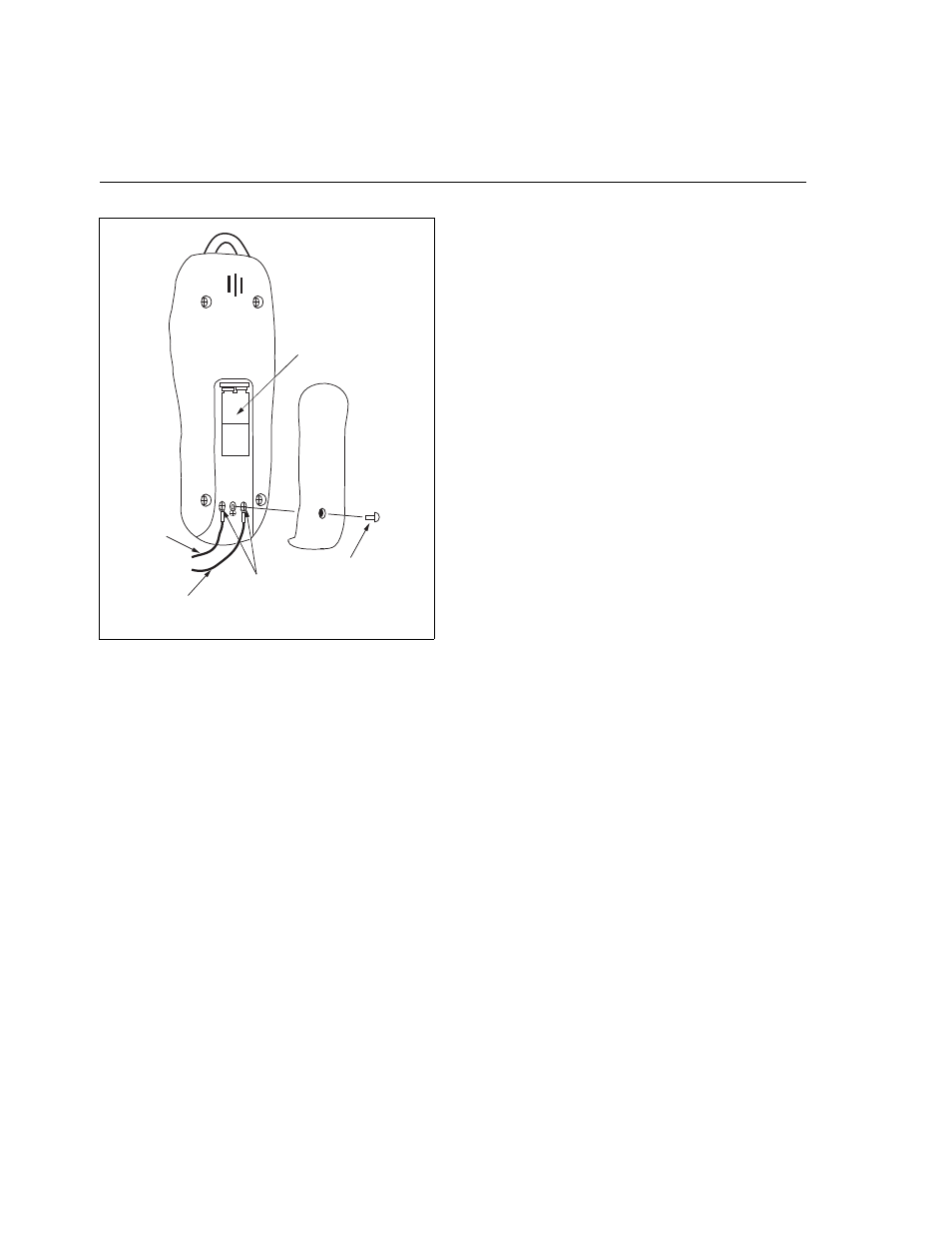

Рис. 3. Замена батареи и кабеля для
подключения к линии
Замена кабеля для подключения к линии
См. Рис. 3.
Пользователь может заменить изношенный или
поврежденный кабель. Для получения сменного
кабеля обратитесь к локальному дистрибьютору или в
представительство компании Fluke Networks.
Внимание
Отсоедините трубку от телефонной
линии при замене кабеля.
Для замены тестовых шнуров выполните следующие
действия (см. Рис. 3):
1
Выключите трубку.
2
Поместите ее на безопасную рабочую
поверхность лицевой стороной вниз.
3
С помощью отвертки Phillips открутите
единственный шуруп, прикрепляющий дверцу
батарейного отсека к задней панели трубки.
4
Снимите дверцу батарейного отсека.
5
Ослабьте два шурупа кабеля для подключения к
линии PCB.
6
С помощью остроносых плоскогубцев или одного
из разъемов кабеля выньте два шурупа и
прокладочные шайбы из разъемов.
7
Разместите ушки крепления нового тестового
шнура на PCB. Убедитесь, что обжимные втулки
ушек крепления расположены швами наружу (см.
Рис. 4), а сами ушки плотно прилегают к PCB.
Примечание
Не затягивайте шуруп слишком сильно.
Слишком сильно затянутый шуруп приведет
к повреждению пластика корпуса.
8
Прикрепите ушко красного провода к PCB (Ring),
используя шуруп и прокладочную шайбу.
9
Прикрепите ушко черного провода к PCB (Tip),
используя шуруп и прокладочную шайбу.
Примечание
Красный и черный провода необходимо
расположить, как показано на рисунке Рис. 3,
для того, что бы значок полярности
отображался правильно.
10
Уложите оба провода в желобки в корпусе.
11
Закройте дверцу батарейного отсека тестера и
закрепите ее единственным шурупом. Не
закручивайте шуруп слишком сильно — это может
привести к повреждению трубки.
Батареяddd
Шуруп
Ушки
крепления
Красный
кабель
Черный
кабель
