20 electrolux газовые котлы 21
LD1 LD2 LD3 Значение
ВКЛ ВЫКЛ ВЫКЛ 1
ВЫКЛ ВКЛ ВЫКЛ 2
ВКЛ ВКЛ ВЫКЛ 3
ВЫКЛ ВЫКЛ ВКЛ 4
ВКЛ ВЫКЛ ВКЛ 5
ВЫКЛ ВКЛ ВКЛ 6
ВКЛ ВКЛ ВКЛ 7
Когда селектор находится в положении RESET
или «программирования» («сервис»), то котел
находится в состоянии «выключено».
В функции «программирования» («сервис»),
если в течение 20 секунд не начинается
настройка параметров, функция программиро-
вания автоматически прервётся и параметры
не сохранятся!
Если к плате управления котла не подключен
датчик внешней температуры – необходимо
перепрограммировать котёл, иначе на дисплее
будет показана ошибка.
Переоборудование котла на другой
тип газа
Перевод на другой тип газа должен произво-
дить квалифицированный специалист автори-
зированного сервисного центра.
• На заводе изготовителе котлы настроены
на природный газ (газ типа «Н»);
• Переход к другому типу газа возможен
заменой форсунок и изменения давления
перед горелкой (форсункой).
• Заменяется основная форсунка и, если
есть, форсунка запальника.
• Параметры настроек давления газа и
характеристики форсунок находятся в таб-
лице «Технические данные».
Важно, чтобы после перехода к другому типу
газа проводился пробный пуск, а факт этого
перехода необходимо отметить на идентифика-
ционной таблице котла и гарантийном талоне.
Порядок проведения работ при переводе
котла на сжиженный газ:
• Откройте переднюю дверцу котла;
• Демонтируйте
(выкрутите) установленные
форсунки (на природный газ);
• Установите форсунки с комплектом прокла-
док на сжиженный газ (пропан, бутан).
• Проверьте герметичность газовой магистрали;
• До на стройки и во время настройки газового
клапана проверяйте давление сжиженного газа.
• Настройте газовый клапан на давление
соответствующее типу газа.
Экологические предписания.
Утилизация.
Уровень выброса вредных веществ газовыми
приборами производства Electrolux ниже уста-
новленных норм ЕС, поэтому в процессе экс-
плуатации прибора особые указания по защите
окружающей среды выполнять не нужно.
Ежегодная профилактика не только продле-
вает срок службы прибора, но и позволяет
поддерживать потребление газа на низком
уровне, что способствует эффективному
использованию природных ресурсов.
Прибор и его упаковка не содержат опасных
материалов. Если в вашем районе действует
раздельная система сбора отходов, то отходы
упаковки прибора разместите в соответству-
ющем месте. Подробные инструкции по пере-
работке отходов описаны в соответствующих
документах.
По окончании срока службы прибор следует
утилизировать. Подробную информацию по
утилизации котла Вы можете получить у пред-
ставителя местного органа власти.
Подсоединение к дымоходу (дымо-
удаление)
При подсоединение к дымовой трубе соблю-
дайте действующие нормы, стандарты, прави-
ла, рекомендации.
Во избежание утечки конденсатной воды,
нанесения вреда котлу используйте конденса-
тосборники.
Дымоходы, проходящие по внешней сторо-
ны здания должны быть теплоизолированы
(«сэндвич-дымоходы»).

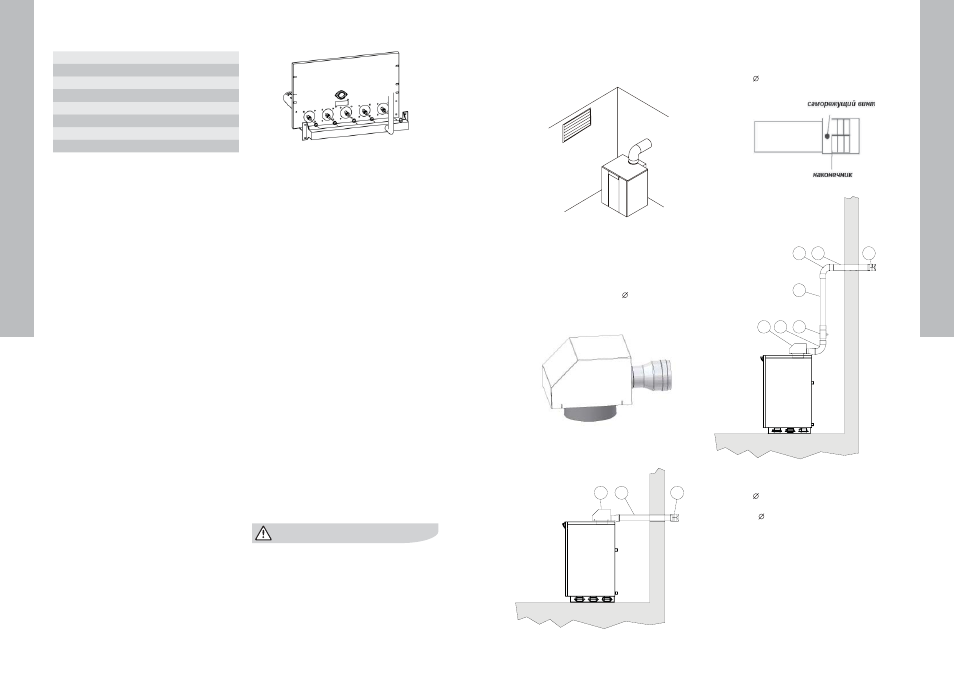

Вариант подключения
классического дымохода
Отвод продуктов сгорания с помощью
блока «TURBO»
Если нет вытяжной трубы, отвечающей тре-
бованиям возможно использовать насадку
«TURBO». Продукты сгорания удаляются нару-
жу через трубу диаметром 80 мм с помощью
вентилятора, обеспечивающего нужную для
этого тягу.
Варианты монтажа дымохода с насадкой
«TURBO»
2 1 3
Обозначения:
1 – TURBO A, B, C
2 – труба 80 мм
3 – защитная решетка от птиц
1 4 5
4 3 2
2
Обозначения:
1 – TURBO A, B, C
2 – труба 80 мм
3 – защитная решетка от птиц
4 – колено 80 мм 90
5 –элемент для отведения конденсата
