18 electrolux газовые котлы 19
Описание и монтаж электрооборудования
к котлам Electrolux
Управление газовым котлом для бойлера кос-
венного нагрева спроектировано и выполнено
так, чтобы обеспечить использование всех
преимуществ котлов типа Electrolux дополни-
тельно к возможности подключения бойлера
косвенного нагрева.
В соответствии с этим:
• котел работает от сети однофазного тока
230В/50Гц.
• бойлер не имеет отдельного сетевого
соединения, он работает при 230В/50Гц от
блока управления котлом.
Измерение температуры, в котлах Electrolux
данных моделей, осуществляется с помощью
датчиков типа NTC. Установка: разместите
датчик NTC в измерительное гнездо бойлера и
соедините провода с соответствующими клем-
мами на панели управления согласно обоз-
начений. Если провод датчика короткий, его

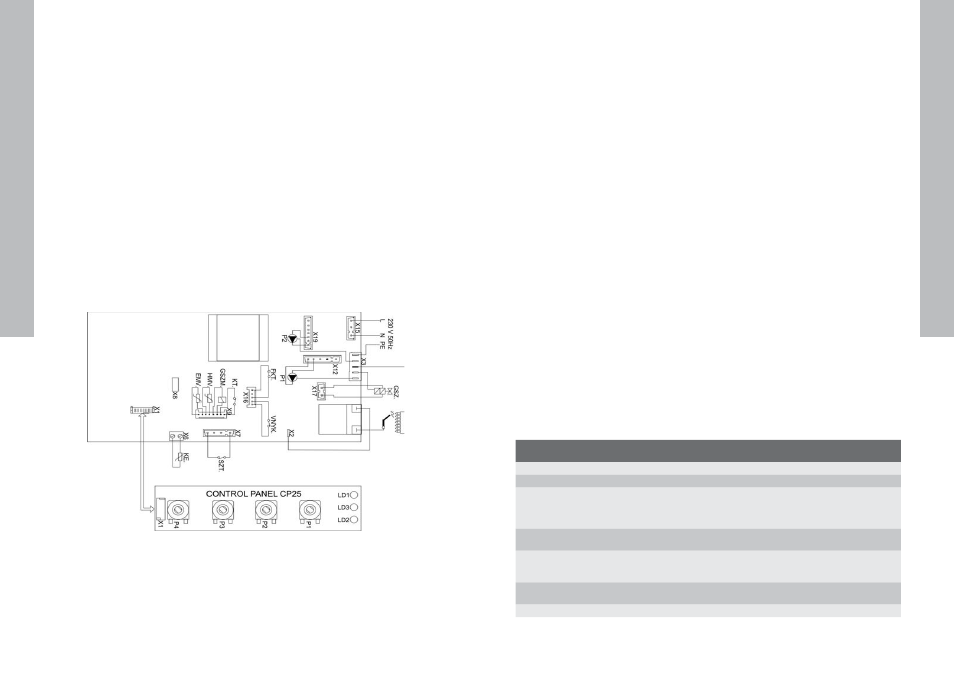

Электрическая монтажная схема
платы управления
можно удлинить кабелем ПВС 2х0,75 мм 2
или кабелем подобного типа, с учетом элект-
ротехнических стандартов, винтовым соедине-
нием, изоляцией и пр.
• Соединить датчик NTC с серийной клеммой
согласно надписей.
• Соединить насос ГВС (подогрева бойлера)
кабелем ПВС 3х0,75 мм2 или максимум
ПВС 3х1 мм
2 с серийной клеммой в соот-
ветствующем месте.
Установить перемычку на ножки JP3 на элект-
ронной плате управления.
Подключение комнатного термостата
Провод комнатного термостата необходимо
подключить к серийной клемме с соответс-
твующей надписью, находящейся на плате
управления. Соединение – низковольтное, для
него нужны клеммы с зажимом. Рекомендуемое
сечение провода 2x0.75 мм
2 .
Обозначения:
GSZ Газовый
кран
P1 Циркуляционный насос отопления
P2 Циркуляционный насос ГВС
FKT Ограничительный термостат дымовых газов
VNYK Датчик давления
KT
Ограничительный термостат
GSZM Катушка модуляции газового вентиля
ГВС Датчик температуры ГВС (NTC)
EMV Датчик температуры отопления (NTC)
SZT Комнатный термостат
KE Датчик внешней температуры (NTC)
L Фазовый провод сетевого разъема
N Нулевой провод сетевого разъема
PE Защитный провод сетевого разъема
Для облегчения подключения датчиков NTC,
комнатного термостата и ГВС, соединения
выведены на серийную клемму панели управ-
ления. Комнатный термостат необходимо под-
ключить вместо соответствующей перемычки.
В приборах типа ELECTROLUX на месте под-
ключения NTC ГВС установлено сопротивле-
ние, которое при необходимости подключения
к прибору бойлера косвенного нагрева удаля-
ют, а на его место подключается датчик.
Программирование котла
Изменить большинство функций прибора
можно путем его перепрограммирования. Если
заводские установки не удовлетворяют требо-
ваниям, а программа прибора позволяет такие
функции, можно выполнить соответствующие
изменения, напр., включение функции «анти
легионелла» и др.
Заводские и эксплуатационные установки
С помощью этой функции можно выполнить
основные установки на панели управления без
того, чтобы выполнить это непосредственно на
котле или на панели управления. Таким спосо-
бом можно установить максимум 7 параметров.
Доступ к функции установки
Для доступа к функции установки выполните
следующие операции:
• установите потенциометр Р4 в положение
максимум,
• установите потенциометр Р2 в положение
минимум,
• установите переключатель режима работы
P1 в положение сервисного обслуживания.
Активирование функции установки сигнализи-
руется быстрым миганием всех светодиодов в
течение 2 сек.
Выбор номера параметра
Номер параметра выбирается с помощью
потенциометра Р2. Конфигурация LD1, LD2 и
LD3 обозначает номер параметра, как приве-
дено в таблице:
Просмотр значений параметра без его
изменения
Каждый из параметров принимает значе-
ние от 0 до 7. Минимум – 0, максимум – 7.
Установкой переключателя в положение
“RESET” мигание светодиодов замедляется, а
их комбинация будет соответствовать значе-
нию параметра (см. таблицу значений).
Изменение значения параметра
Как продолжение состояния опроса, согласно
пункту в., для изменения значения параметра
потенциометр Р4 необходимо
установить в среднее положение.
• Переключатель режима работы Р1 устано-
вите в положение программирования.
• Выберите требуемый параметр с помощью Р2.
• После поворота потенциометра Р3 свето-
диод начнет быстро мигать, указывая на
новое значение выбранного параметра. (см.
таблицу значений)
• Для отмены процедуры переведите Р2 к
другому параметру.
• Для запоминания нового значения повер-
ните переключатель режима работы Р1
в положение RESET, затем поверните
обратно в положение программирования.
№ Параметр LD1 LD2 LD3 Интервал
Основное
значение
1 мощность зажигания ВКЛ ВЫКЛ ВЫКЛ 0....7=0....100% 4
2 максимальная мощность ВЫКЛ ВКЛ ВЫКЛ 0....7 =0....100% 7 (100%)
3 тип котла ВКЛ ВКЛ ВЫКЛ
0....3 =
комбинированная
/ 4...7 = только
отопление
0
4
регулировка по внешней
температуры
ВЫКЛ ВЫКЛ ВКЛ
О....3 = нет
/ 4....7 = есть
4
5 выбор типа газа ВКЛ ВЫКЛ ВКЛ
0-1-2 = природный газ 3-4 =
сжиженный газ
(LPG) 5-6-7 = газ 3
0
6
блокировка/ разрешение
Anitilegionella
ВЫКЛ ВКЛ ВКЛ
0....3 = запрещена
/ 4....7 = разрешена
0
7 пользователя ВКЛ ВКЛ ВКЛ
