3. Если плата Mini PCI card еще не установлена, перейдите к
. При замене платы Mini сначала выньте старую
плату.
a. Отсоедините от платы Mini PCI card все кабели.
b. Освободите плату Mini PCI card, раздвигая металлические защелки, пока плата слегка не выдвинется.
c. Извлеките плату Mini PCI card из разъема.
4. Расположите плату Mini PCI card под углом 45 градусов к разъем и установите ее в разъем.
5. Подсоедините кабели платы Mini PCI card к соответствующему разъему на компьютере.
ВНИМАНИЕ:
Разъемы сконструированы для правильной вставки, поэтому не прилагайте усилий при соединении.

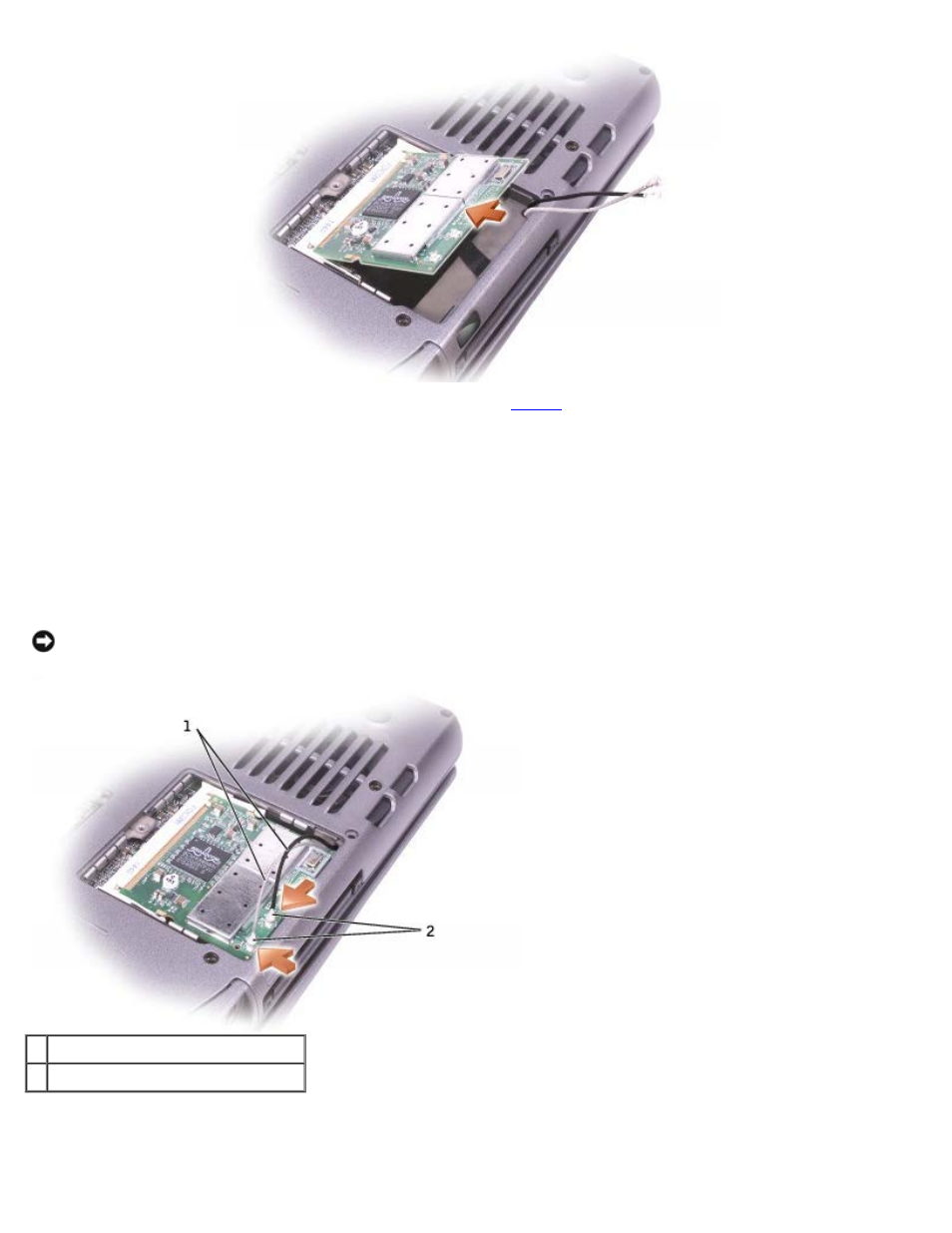

1 кабели (2)
2 разъемы для кабеля на плате (2)
6. Установите плату Mini PCI card под углом около 20 градусов относительно внутренних защелок.
7. Продолжайте устанавливать плату, пока внутренние защелки не зафиксируют ее в разъеме.
