О мониторе: Руководство пользователя монитора Dell E1913S/E1913/E2213
file:///K|/Dell/E1913/Dell%20Driver%20&%20App%20Installer%20(Build%20120301)/ru/ug/about.htm[2012-3-16 20:46:55]
9
DDC +5В
10
GND-sync
11
GND
12
Данные DDC
13
H-sync
14
V-sync
15
Синхронизация DDC

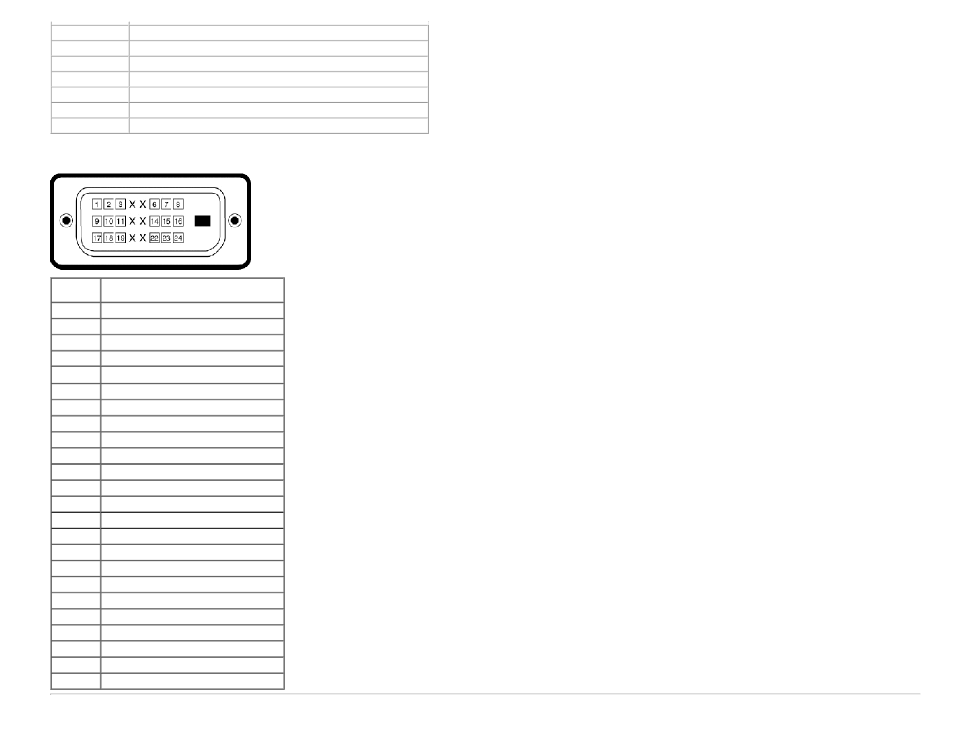

Разъем DVI
Номер
контакта
24-контактная сторона
подключенного сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
TMDS Ground
4
Плавающий
5
Плавающий
6
Синхронизация DDC
7
Данные DDC
8
Плавающий
9
TMDS RX1-
10
TMDS RX1+
11
TMDS Ground
12
Плавающий
13
Плавающий
14
Питание +5 В
15
Самотестирование
16
Обнаружение активного соединения
17
TMDS RX0-
18
TMDS RX0+
19
TMDS Ground
20
Плавающий
21
Плавающий
22
TMDS Ground
23
TMDS Clock+
24
TMDS Clock-
