14
Установка аппаратного обеспечения

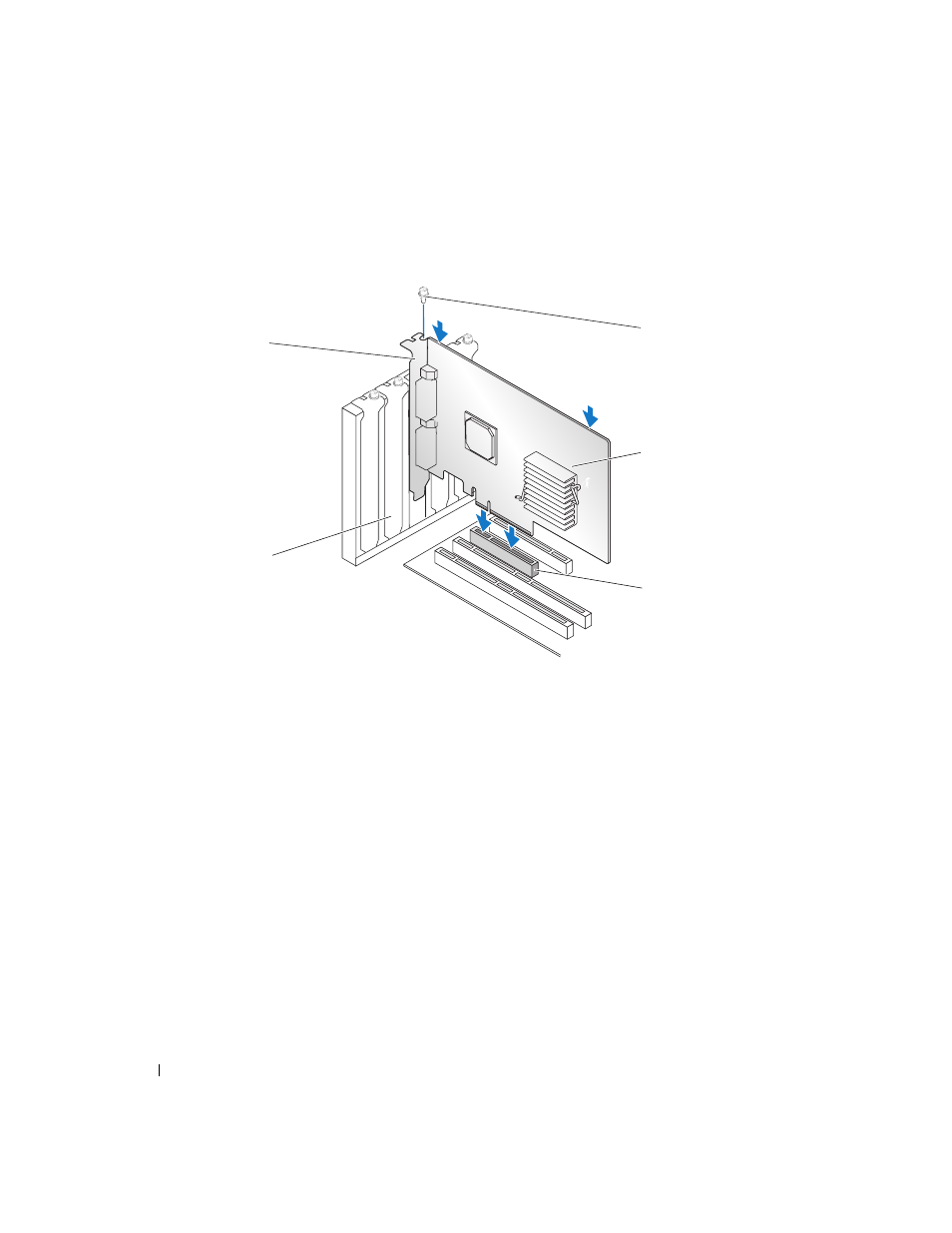

Рисунок 3-1.
Установка адаптера SAS 5/E Adapter
7 Затяните винт держателя (если он есть) или используйте фиксаторы системы для закрепления
адаптера в корпусе.
8 Верните крышку системы на место. Дополнительную информацию о процедуре закрытия системы
см. в документе Руководство по эксплуатации оборудования.
1
Заглушка
2
Держатель PCI
3
Винт держателя
4
SAS 5/E Adapter
5
Слот PCI-E
2
5
4
1
3
