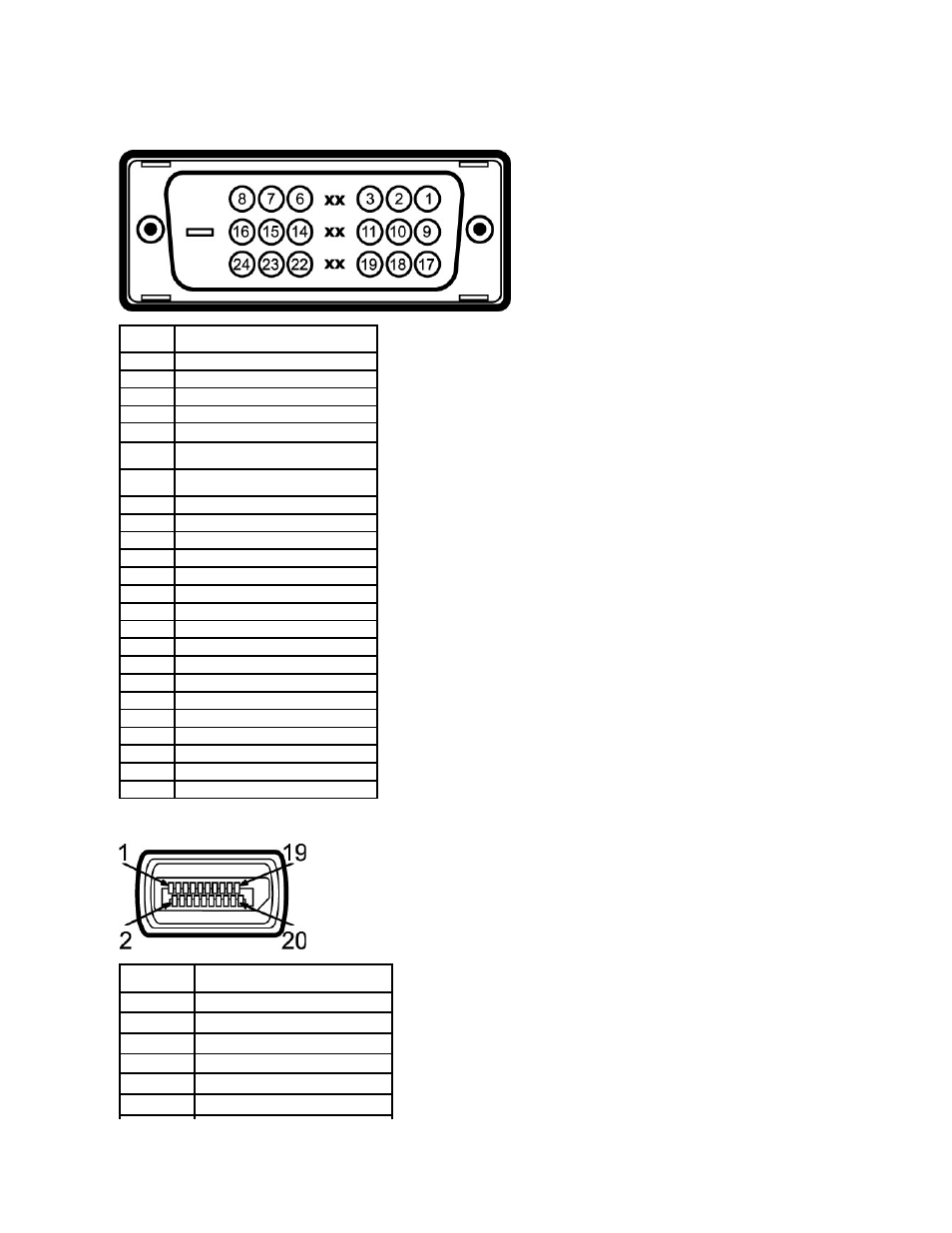

Разъем
DVI
Разъем
DisplayPort
Номер
контакта
24Сторона-контактного разъема
подключенного
сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
Общий
TMDS
4
Не подсоединен
5
Не подсоединен
6
Тактовая частота цифрового
преобразователя данных
7
Данные цифрового преобразователя
данных
8
Не подсоединен
9
TMDS RX1-
10
TMDS RX1+
11
Общий
TMDS
12
Не подсоединен
13
Не подсоединен
14
Питание
+5 В/+3,3 В
15
Самопроверка
16
Определение
"горячего" подключения
17
TMDS RX0-
18
TMDS RX0+
19
Общий
TMDS
20
Не подсоединен
21
Не подсоединен
22
Общий
TMDS
23
TMDS, тактовая частота +
24
TMDS, тактовая частота -
Номер
контакта
Сторона сигнального кабеля с
20-ю
контактами
1
ML0(p)
2
ЗЕМЛЯ
3
ML0(n)
4
ML1(p)
5
ЗЕМЛЯ
6
ML1(n)
