Подключение проектора

9

2

Подключение проектора

ВНИМАНИЕ!

Перед выполнением любых приведенных ниже

процедур выполните инструкции по технике безопасности,
приведенные на стр. 7
.

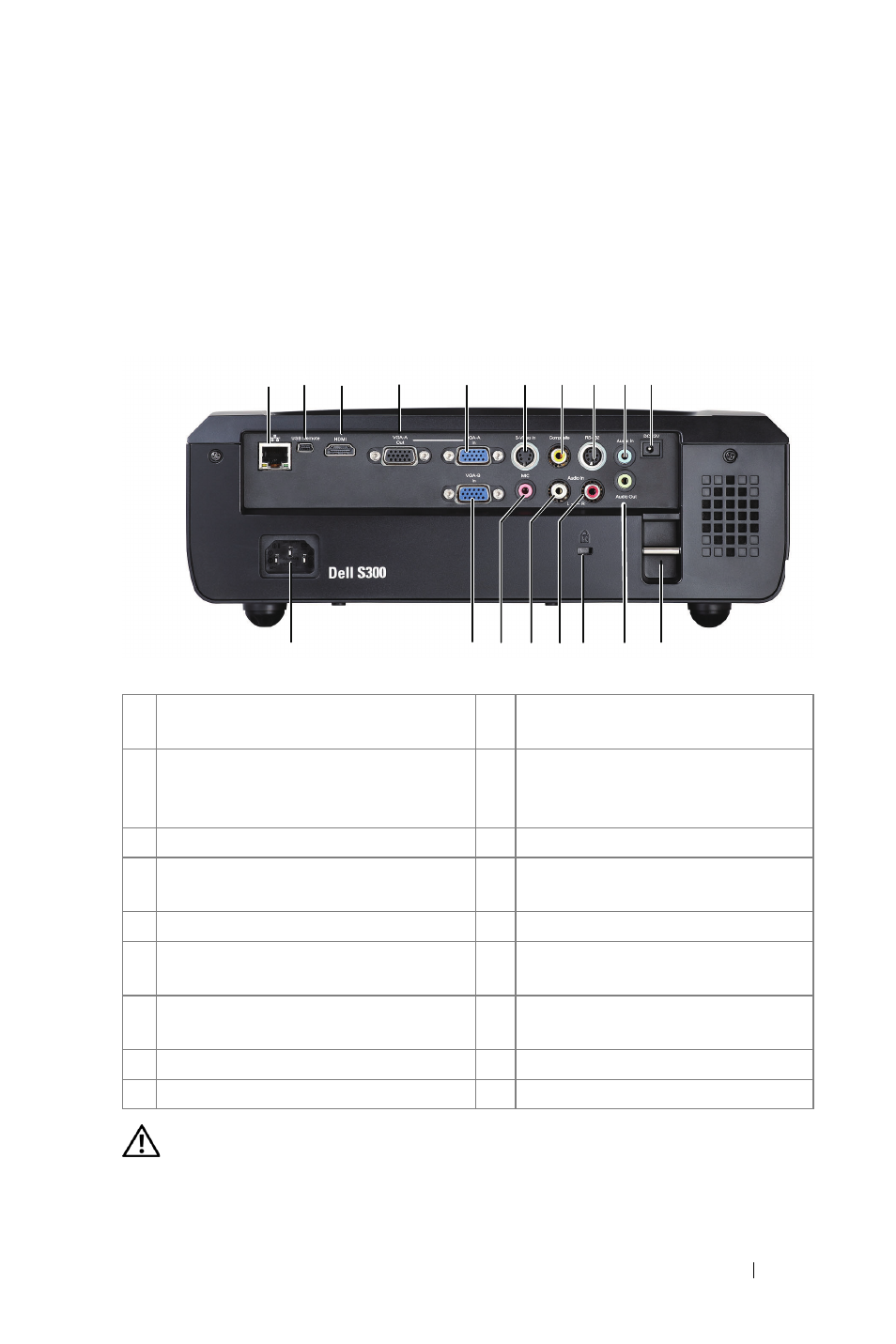

1 Разъем RJ45

10 Разъем выхода постоянного тока

+12 В

2 Мини-разъем USB для удаленного

управления мышью и обновления
микропрограммного обеспечения

11 Планка защиты

3 Разъем HDMI

12 Разъем выхода аудио

4 Выход VGA-A

(сквозное подключение монитора)

13 Разъем правого канала

аудиовхода B

5 Разъем входа VGA-A (D-Sub)

14 Разъем защитного тросика

6 Разъем S-Video

15 Разъем левого канала аудиовхода

B

7 Разъем композитного видеосигнала 16 Разъем для подключения

микрофона

8 Разъем RS232

17 Разъем входа VGA-B (D-Sub)

9 Разъем аудиовхода A

18 Разъем кабеля питания

3

4

5

6 7 8

15

14

1 2

13

9 10

11

18

16

17

12
