Нулевое энергопотребление в режиме ВЫКЛ можно обеспечить только
, отключив сетевой шнур от
сетевого адаптера
.
ПРИМЕЧАНИЕ
:
Данный монитор соответствует
ENERGY
STAR®.

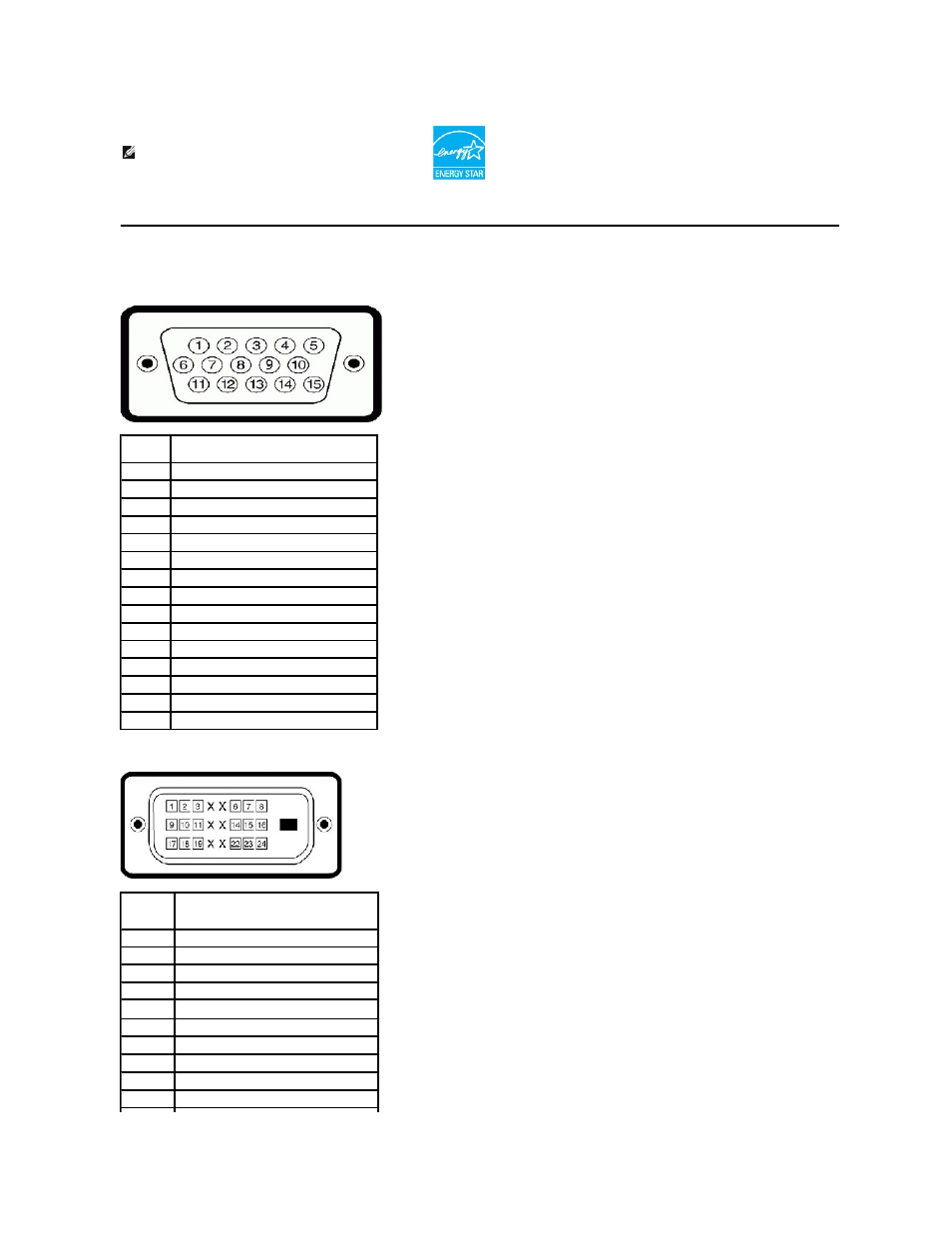

Назначение контактов
Разъем
VGA
Разъем
DVI
Номер
контакта
15-контактная сторона подключенного
сигнального кабеля
1
Видео
-Красный
2
Видео
-Зеленый
3
Видео
-Синий
4
ЗЕМЛЯ
5
Автотест
6
ЗЕМЛЯ
-КРАСНЫЙ
7
ЗЕМЛЯ
-ЗЕЛЕНЫЙ
8
ЗЕМЛЯ
-СИНИЙ
9
Компьютер
5V
10
GND-sync
11
ЗЕМЛЯ
12
Данные
DDC
13
Горизонтальная синхронизация
14
Вертикальная синхронизация
15
Синхронизатор
DDC
Номер
контакта
24-контактная
сторонаподключенногосигнального
кабеля
1
TMDS RX2-
2
TMDS RX2+
3
TMDS Земля
4
Плавающий
5
Плавающий
6
Синхронизатор
DDC
7
Данные
DDC
8
Плавающий
9
TMDS RX1-
10
TMDS RX1+
