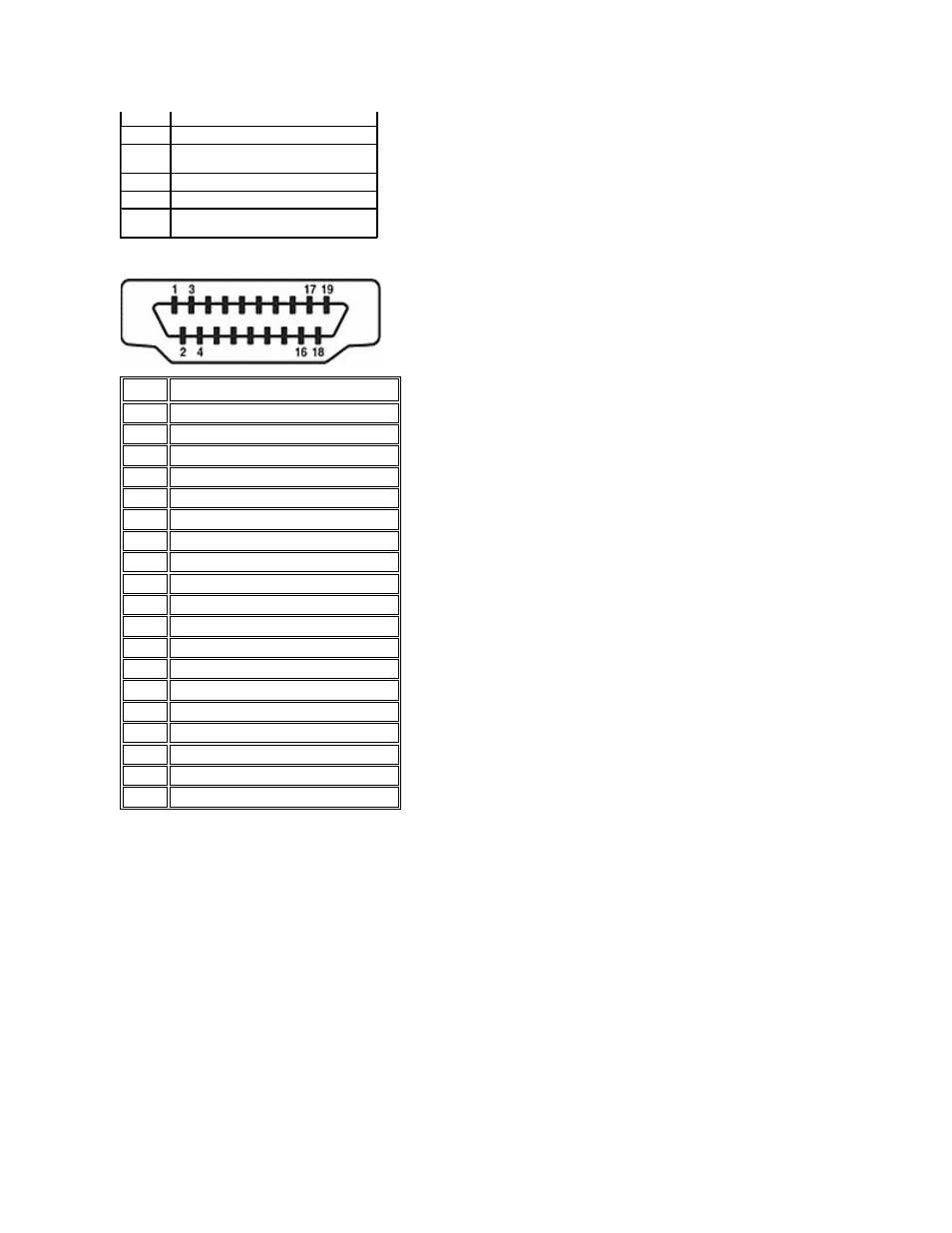

Разъем
HDMI
10
Общий
- синхронизация
11
Общий
12
Данные цифрового преобразователя
данных
13
Строчная синхронизация
14
Кадровая синхронизация
15
Тактовая частота цифрового
преобразователя данных
Номер
контакта
19-контактная сторона подключенного
кабеля сигнала
1
TMDS DATA 2+
2
TMDS DATA 2 SHIELD
3
TMDS DATA 2-
4
TMDS DATA 1+
5
TMDS DATA 1 SHIELD
6
TMDS DATA 1-
7
TMDS DATA 0+
8
TMDS DATA 0 SHIELD
9
TMDS DATA 0-
10
TMDS CLOCK+
11
TMDS CLOCK SHIELD
12
TMDS CLOCK-
13
Плавающий
14
Плавающий
15
DDC CLOCK (SCL)
16
DDC DATA (SDA)
17
GROUND
18
ПИТАНИЕ
+5 В
19
ОБНАРУЖЕНИЕ
"ГОРЯЧЕГО" ПОДКЛЮЧЕНИЯ
