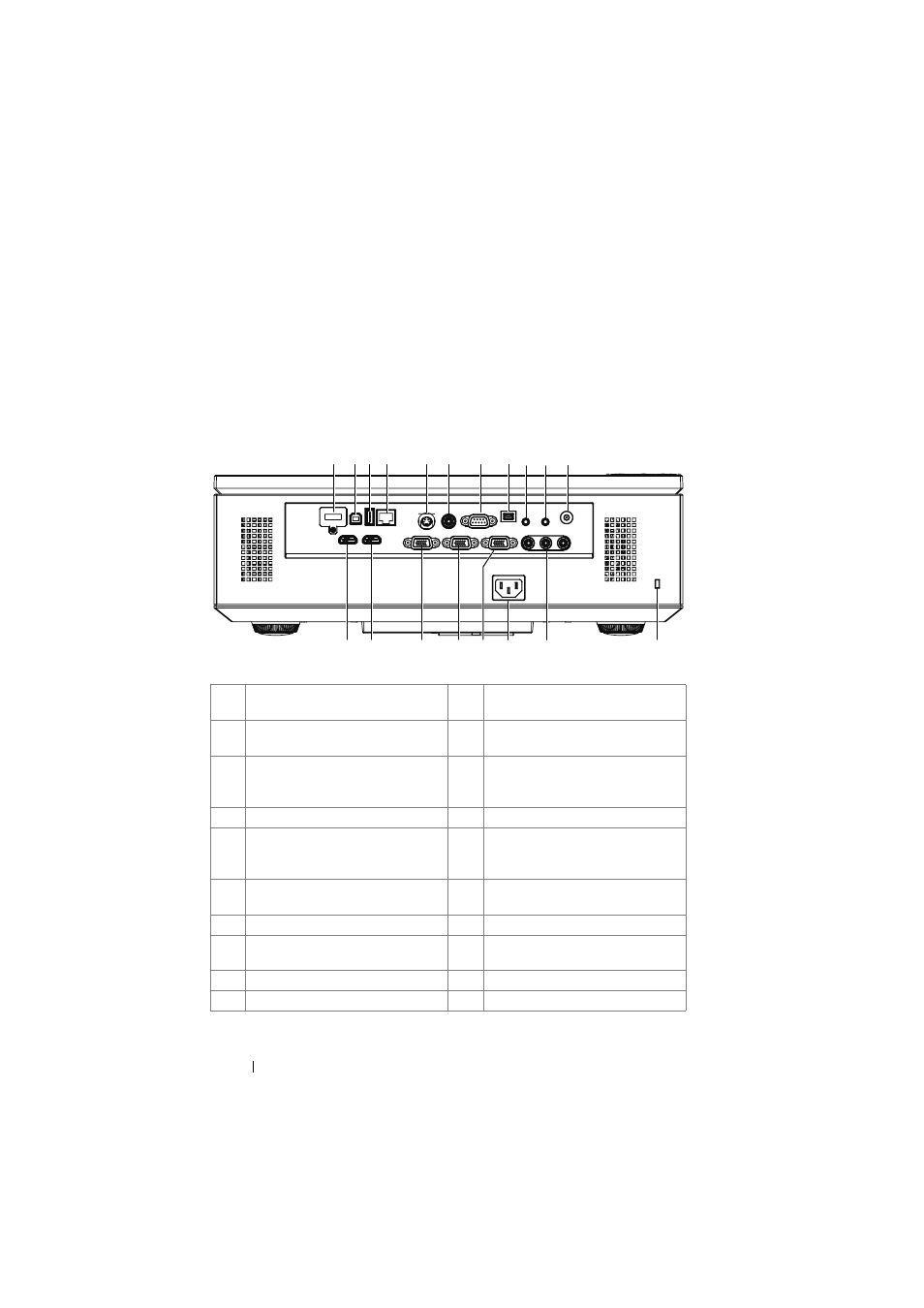

Подключение проектора
2
Подключение проектора
1
Разъем USB (типа A) для
режима беспроводной связи
11 Разъем выхода постоянного тока
+12 В
2
Разъем USB типа B для
отображения экрана компьютера
12 Разъем защитного тросика
3
Разъем USB типа A для
просмотра файлов с USB флэш-
накопителя
13 Входной разъем компонентного
видеосигнала
4
Разъем RJ45
14 Разъем кабеля питания
5
Разъем S-Video
15 Выходной разъем VGA-A (для
сквозного подключения
монитора)
6
Разъем композитного
видеосигнала
16 Разъем входа VGA-B (D-Sub)
7
Разъем RS232 (D-sub)
17 Разъем входа VGA-A (D-Sub)
8
Разъем мини-USB (типа B) для
пульта ДУ
18 Разъем HDMI-B
9
Разъем выхода аудио
19 Разъем HDMI-A
10 Разъем аудиовхода
3 4
5 6
7
8
14
12
1 2
13
9 10
19
15
16
17
18
11
