Спецификации монитора
В следующих разделах приводится информация о различных режимах управления питанием и определении контактов
для различных разъемов на мониторе
Режимы управления питанием
Если у вас есть карта соответствия дисплея
VESA DPM или ПО, установленное на ПК, монитор автоматически снижает энергопотребление, когда не используется
называется Режим энергосбережения
. Если компьютер определяет сигнал с клавиатуры, мыши или иных устройств ввода, монитор автоматически возобновляет работу
следующей таблице показано энергопотребление и сигналы данной функции автоматического энергосбережения
:
Активируйте компьютер и монитор для доступа к
OSD
.

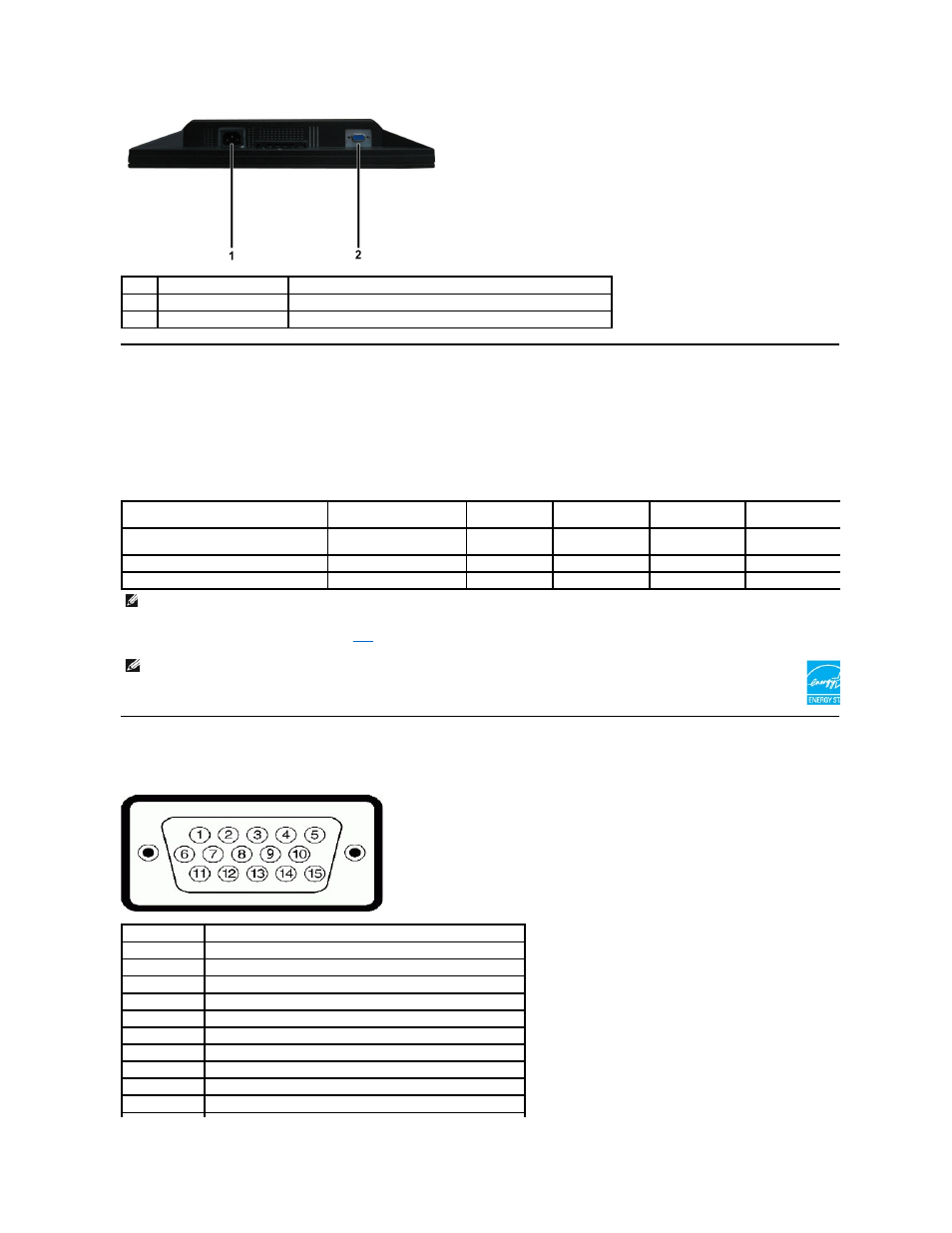

Назначение контактов
15-контактный разъем D-Sub
Метка Описание
Использование
1
Разъем питания
Для подключения сетевого шнура
.
2
Разъем
VGA
Для подключения компьютера к монитору с помощью кабеля
VGA.
Режимы
VESA
Горизонтальная
синхронизация
Вертикальная
синхронизация
Видео
Индикатор
питания
Энергопотребление
Нормальная работа
(Без активной
звуковой панели
Dell)
Активно
Активно
Активно
Зеленый
22 W (макс.)
Режим Актив
.-Выкл.
Неактивно
Неактивно
Пусто
Янтарный
Менее
2 W
Выкл
.
-
-
-
Выкл
.
Менее
1 W
ПРИМЕЧАНИЕ
:
Функции
OSD только в режиме нормальной работы. В противном случае появится одно из следующих сообщений в зависимости от выбранного
входа
.
ПРИМЕЧАНИЕ
:
Плоскопанельный монитор Dell E1609W соответствует ENERGY STAR®, а также совместим с управлением питанием TCO '99.
Нулевое энергопотребление в режиме ВЫКЛ можно обеспечить только
, отключив сетевой шнур от монитора.
Номер контакта
Сторона монитора 15-контактного бокового сигнального кабеля
1
Видео
-Красный
2
Видео
-Зеленый
3
Видео
-Синий
4
Земля
5
Автотест
6
GND-R
7
GND-G
8
GND-B
9
DDC +5V
10
GND-sync
