Установка аппаратного обеспечения
17

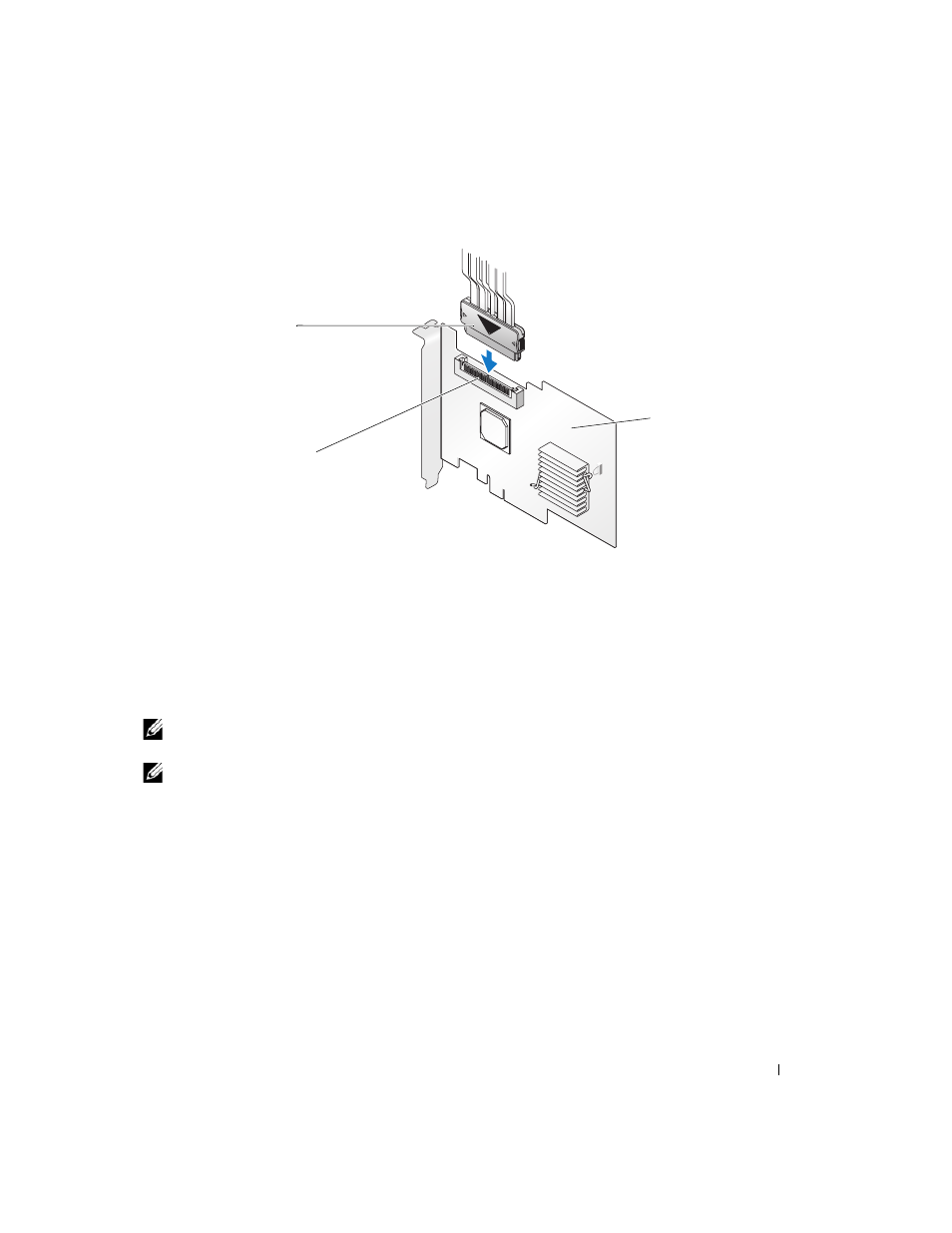

Рисунок 3-2.
Подключение кабеля
9 Верните крышку системы на место. Дополнительную информацию о процедуре закрытия
компьютера см. в документе Руководство по эксплуатации оборудования или Руководство
пользователя системы.
10 Подключите кабели питания и сетевые кабели, а затем включите систему.
ПРИМЕЧАНИЕ:
Убедитесь, что жесткий диск и ленточный накопитель не подключены к одному
адаптеру SAS 5/iR Adapter.
ПРИМЕЧАНИЕ:
Сведения о подключении контроллера SAS 5i/R к ленточному накопителю см.
в документе Руководство по эксплуатации оборудования системы.
1
SAS 5/iR Adapter
2
4-канальный внутренний разъем SAS
3
Кабель
3
1
2
