15.
Осторожно высвободите разъемы из слотов на компьютере
, приподнимите системную плату и снимите ее с основания компьютера.
Установка системной платы
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Совместите разъемы на системной плате со слотами на основании компьютера и установите ее на свое место
.
3.
Вверните обратно шесть винтов
, которыми системная плата крепится к основанию компьютера.
4.
Подсоедините кабель динамиков к разъему на системной плате
.
5.
Подключите соединительный кабель адаптера переменного тока к разъему на системной плате
.
6.
Установите на место дисплей в сборе
(смотрите раздел
Установка дисплея в сборе
).
7.
Установите на место вентилятор и радиатор процессора в сборе
(см. раздел
Извлечение вентилятора процессора
/радиатора в сборе
).
8.
Установите на место батарейку типа «таблетка»
(см. раздел
Замена батареи типа «таблетка»
).
9.
Установите на место жесткий диск в сборе
(см. раздел
Установка жесткого диска в сборе
).
10.
Установите на место мини
-плату (или мини-платы) (см. раздел
Установка мини
- плат(ы)
).
11.
Установите модуль памяти
(см. раздел
Установка модуля памяти
).
12.
Установите на место аккумулятор
(см. раздел
Замена аккумулятора
).

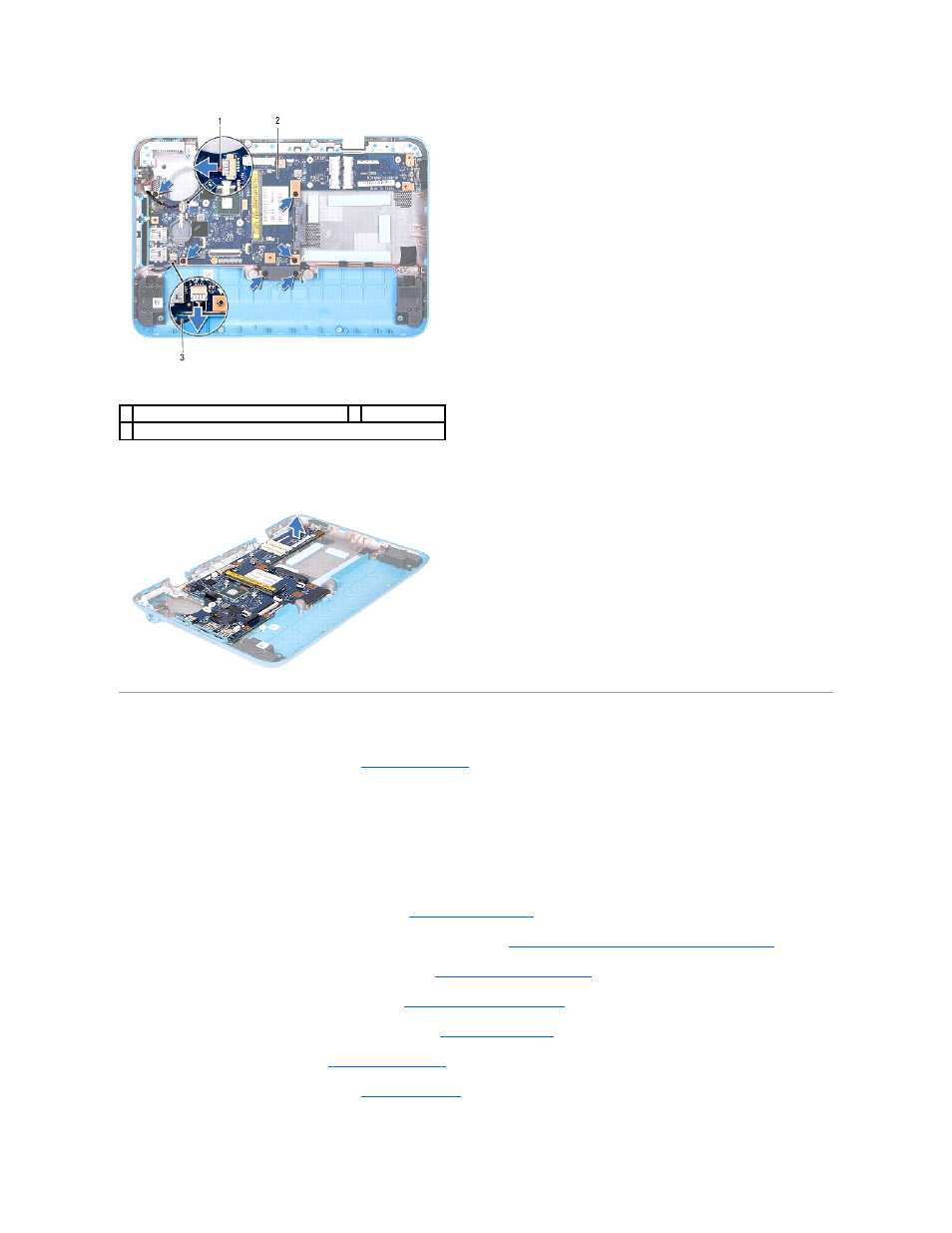

1 кабель разъема адаптера переменного тока 2 cистемная плата
3 кабель динамика
