Установка дисплея в сборе – Инструкция по эксплуатации Dell Inspiron Duo
Страница 17
11.
Выверните два винта
, которыми дисплей в сборе крепится к основанию компьютера.
12.
Приподнимите дисплей в сборе и снимите его с основания компьютера
.
Установка дисплея в сборе
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Установите дисплей в соответствующее положение и затяните два винта
, которыми дисплей в сборе крепится к основанию компьютера.
3.
Уложите кабели датчика внешнего освещения
, сенсорного экрана, дисплея и камеры на направляющие.
4.
Подсоедините кабель датчика внешнего освещения
, кабель сенсорного экрана, кабель дисплея и кабель камеры к их разъемам на системной
плате
.
5.
Уложите антенные кабели мини
-платы в направляющие желобки.
6.
Подсоедините соответствующие антенные кабели к мини
-плате (или мини-платам) в компьютере (см. раздел
Установка мини
-плат(ы)
).
7.
Установите модуль памяти
(см. раздел
Установка модуля памяти
).

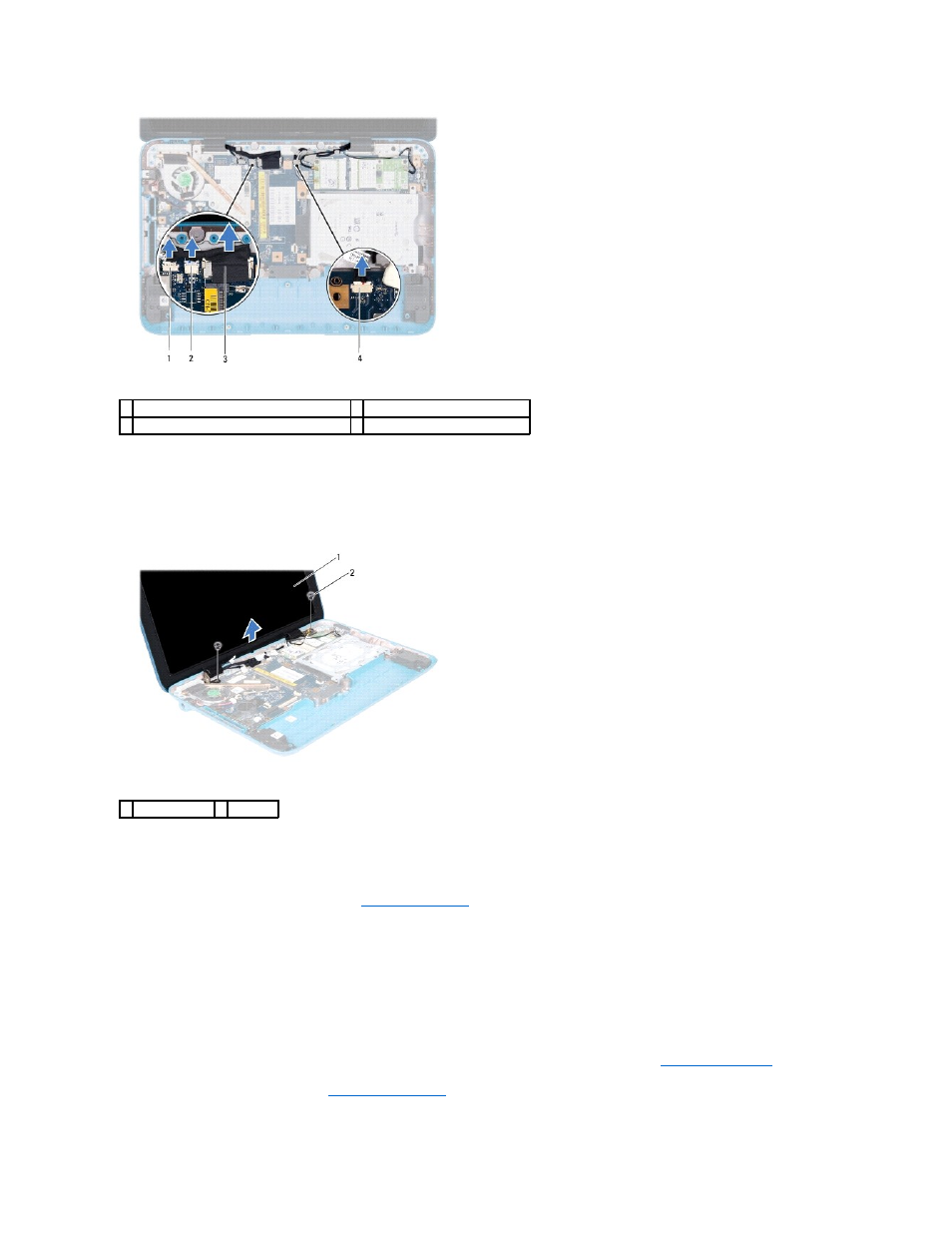

1 разъем кабеля датчика внешнего освещения 2 разъем кабеля сенсорного экрана
3 кабель дисплея
4 разъем кабеля камеры
1 дисплей в сборе 2 винты (2)
