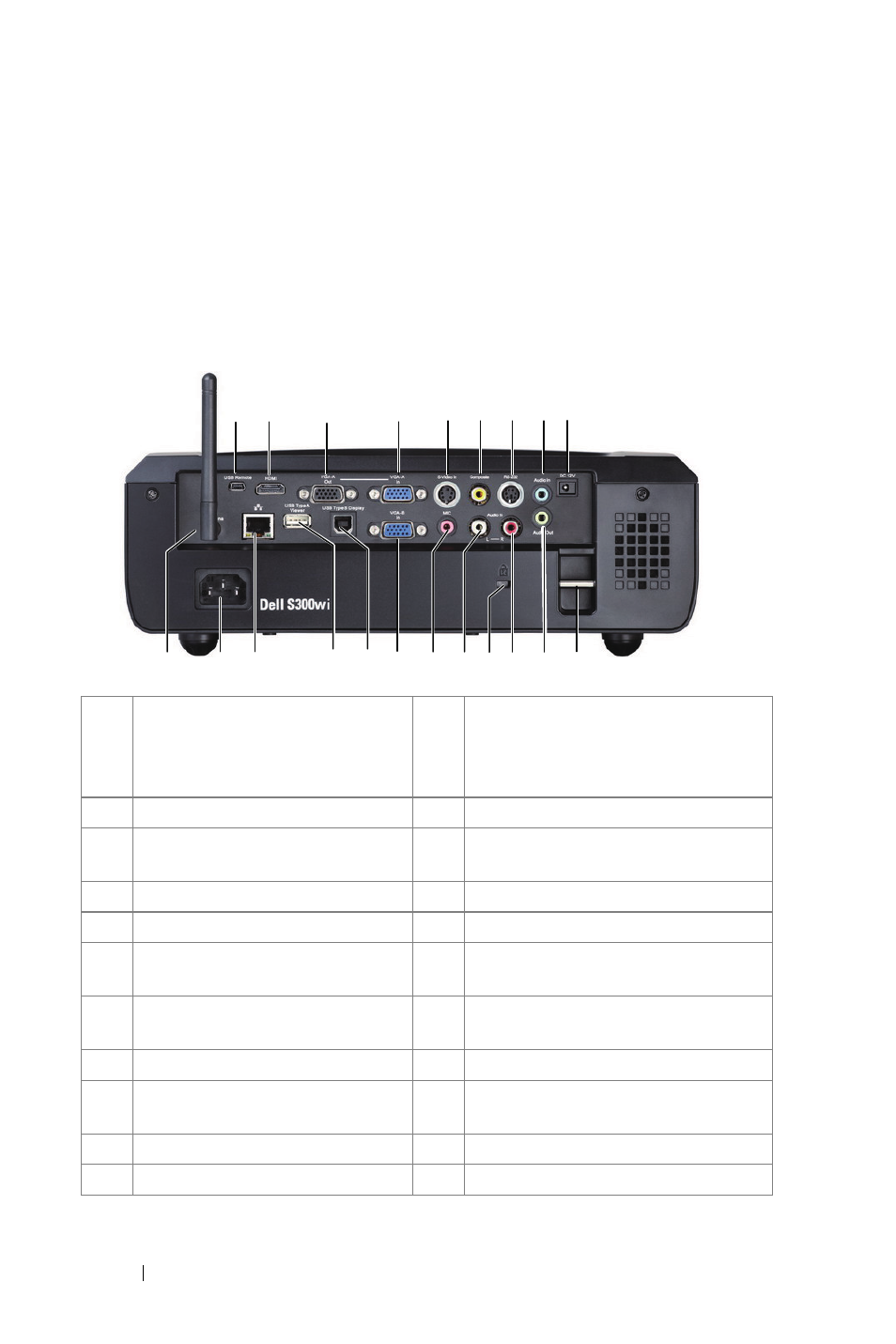

Подключение проектора
2
Подключение проектора
1
Мини-разъем USB для
дистанционного подключения
мыши, функции взаимодействия
и обновления встроенного ПО.
12 Разъем правого канала аудиовхода B
2
Разъем HDMI
13 Разъем защитного тросика
3
Выход VGA-A (сквозное
подключение монитора)
14 Разъем левого канала аудиовхода B
4
Разъем входа VGA-A (D-Sub)
15 Разъем для подключения микрофона
5
Разъем S-Video
16 Разъем входа VGA-B (D-Sub)
6
Разъем полного видеосигнала
17 Разъем USB типа B для
подключения дисплея
7
Разъем RS232
18 Разъем USB типа A для
подключения устройства просмотра
8
Входной разъем Audio-A
19 Разъем RJ45
9
Разъем выхода постоянного тока
+12 В
20 Разъем кабеля питания
10 Защитная полоска
21 Разъем антенны
11 Разъем выхода аудио
3
4
5 6 7 8
14
12
1 2
13
9
10
19
20
15
21
16
17
18
11
