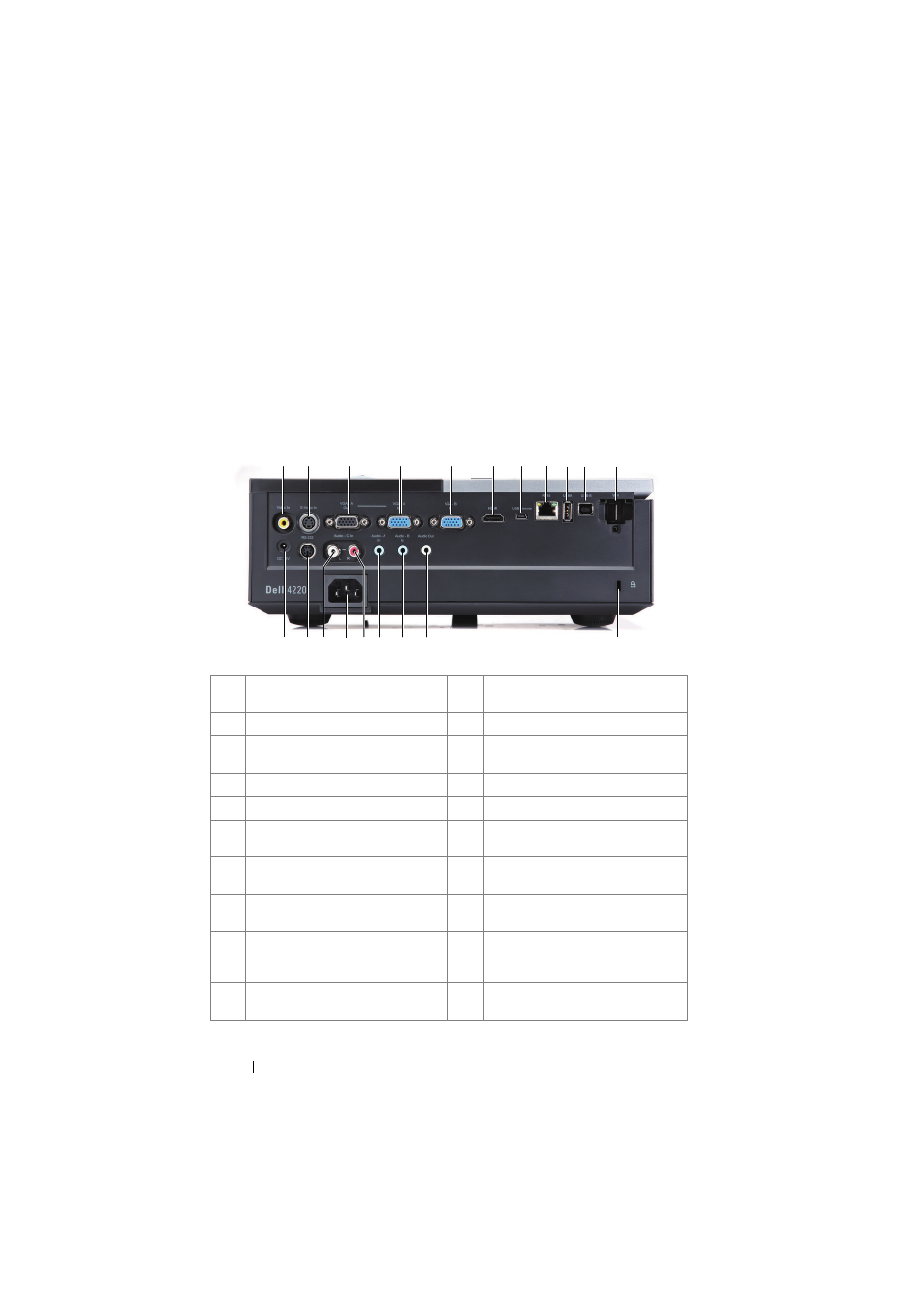

Подключение проектора
2
Подключение проектора
1
Разъем композитного
видеосигнала
11 Разъем USB (типа A) для режима
беспроводной связи
2
Разъем S-Video
12 Разъем защитного тросика
3
Выход VGA-A (сквозное
подключение монитора)
13 Разъем выхода аудио
4
Разъем входа VGA-A (D-Sub)
14 Разъем аудиовхода B
5
Разъем входа VGA-B (D-Sub)
15 Разъем аудиовхода A
6
Разъем HDMI
16 Разъем правого канала
аудиовхода C
7
Разъем мини-USB (типа B) для
пульта ДУ
17 Разъем кабеля питания
8
Разъем RJ45
18 Разъем левого канала аудиовхода
C
9
Разъем USB типа A для
просмотра файлов с USB флэш-
накопителя
19 Разъем RS232
10 Разъем USB типа B для
отображения экрана компьютера
20 Разъем выхода постоянного тока
+12 В
3
4
5
6
7 8
14
12
1
2
13
9 10
19
20
15
16
17
18
11
