Процессор
ПРЕДУПРЕЖДЕНИЕ.
Убедитесь, что выемка в крышке процессора
расположена под направляющим штырем.
5 Когда процессор полностью установится в гнездо, закройте крышку
процессора.
6 Опустите рычажок фиксатора вниз и заведите его под выступ на крышке
процессора.
Действия после завершения операции
1 Установите на место вентилятор и радиатор процессора в сборе. См.
раздел «Установка вентилятора и радиатора процессора в сборе» на
стр. 71.
2 Установите крышку корпуса на место. См. раздел «Установка крышки
корпуса компьютера» на стр. 19.
3 Следуйте инструкциям, описанным в разделе «После выполнения работ
с внутренними компонентами компьютера» на стр. 11.

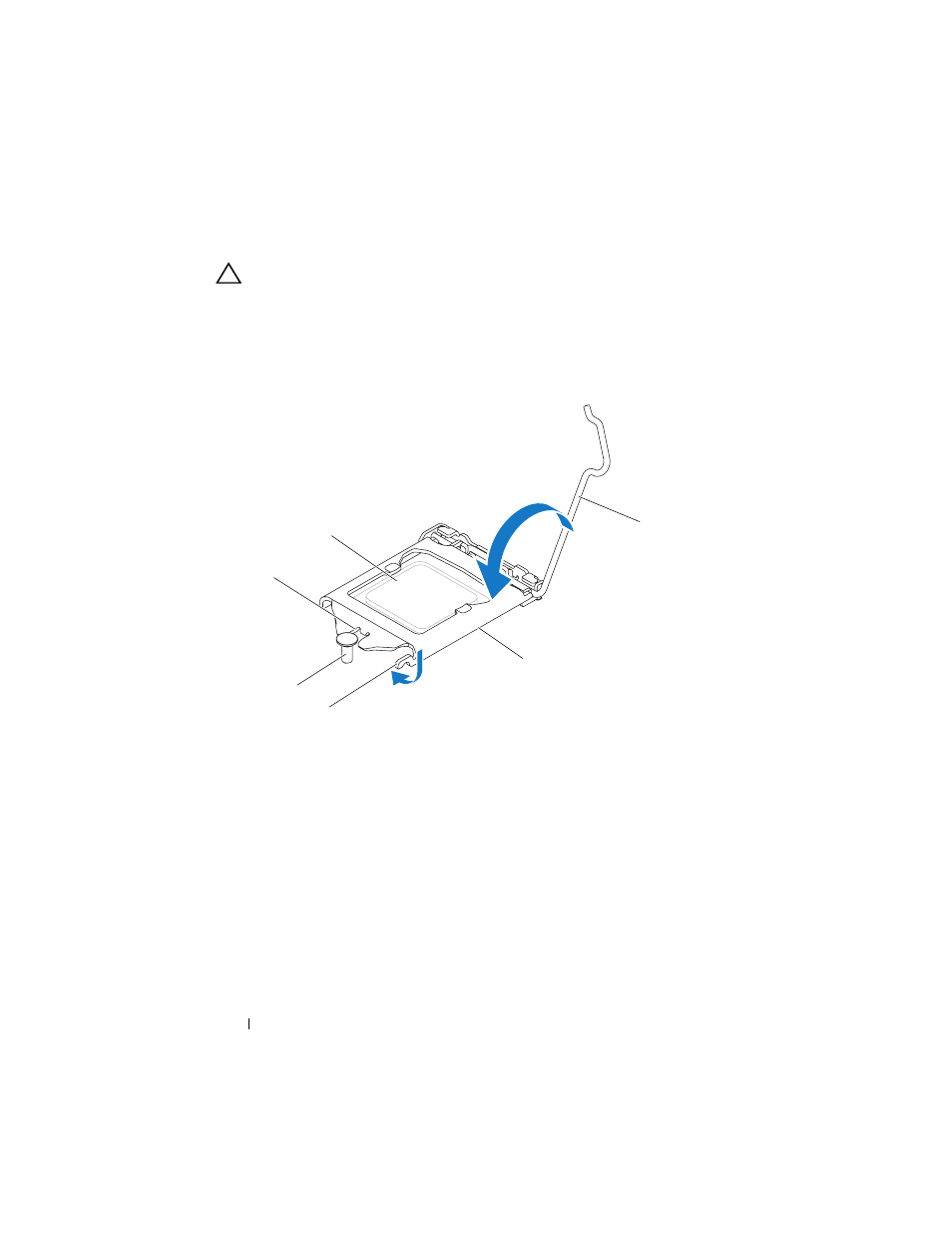

1 направляющий штырь
2 выступ
3 крышка процессора
4 рычаг
5 процессор
6 выемка в крышке
процессора
3
4
6
5
1
2
