34

Платы PCI Express

Последовательность действий

1 Отсоедините от платы все кабели, если это применимо.
2 Извлеките плату PCI Express из слота.

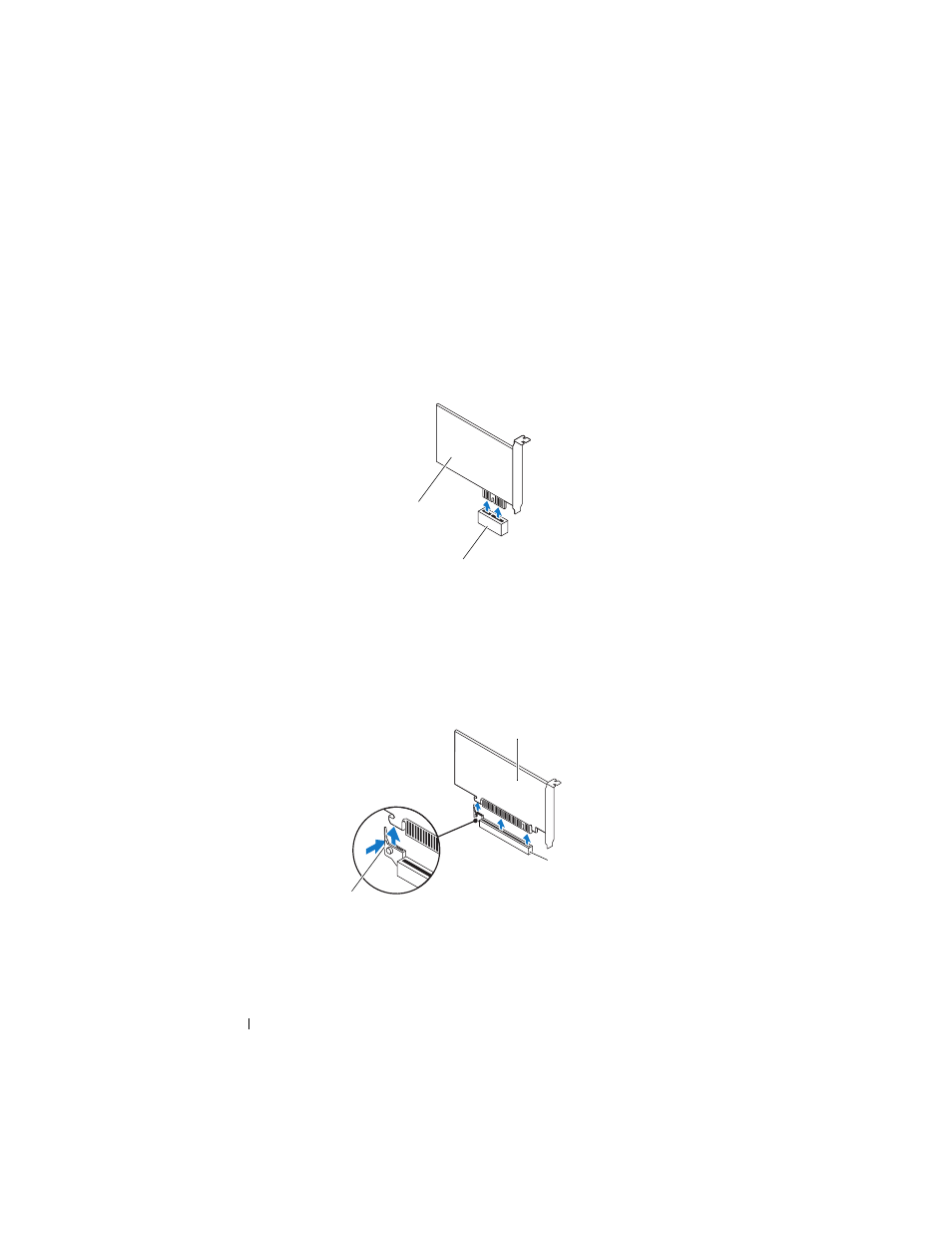

Плата PCI Express x1 — возьмите плату за верхние углы, а затем
извлеките из разъема.

Плата PCI Express x16 — придавите фиксатор с боковой стороны,
возьмите плату за верхние углы, а затем извлеките ее из разъема.

1 плата PCI Express x1

2

слот для платы PCI Express x1

1

фиксатор

2

слот для платы PCI Express x16

3

плата PCI Express x16

1

2

1

3

2
