Установка и замена компонентов
ВНИМАНИЕ.
Разъемы окрашены разными цветами, чтобы обеспечить правильность подсоединения. Если
при установке чувствуется сопротивление, проверьте разъемы и измените направление установки платы.
3 Установка новой мини-платы.
ВНИМАНИЕ.
Во избежание повреждения мини платы убедитесь, что при ее установке на место под ней не
проходят кабели антенны.
a Установите мини-плату по отношению к разъему под углом 45 градусов, затем нажмите на нее,
чтобы установить ее в разъем до щелчка.
ВНИМАНИЕ.
Во избежание повреждения мини платы никогда не размещайте кабели под платой.
b Подсоедините антенные кабели к разъемам для антенны на мини-плате, подобрав цвет кабеля к
цвету треугольника над разъемом. Подсоедините главный антенный кабель (белый) к разъему
для антенны с белым треугольником. Подсоедините вспомогательный антенный кабель
(
черный) к разъему для антенны с черным треугольником.
ПРИМЕЧАНИЕ.
Если компьютер оснащен серым кабелем, подсоедините его к разъему с серым
треугольником, если таковой имеется на плате.

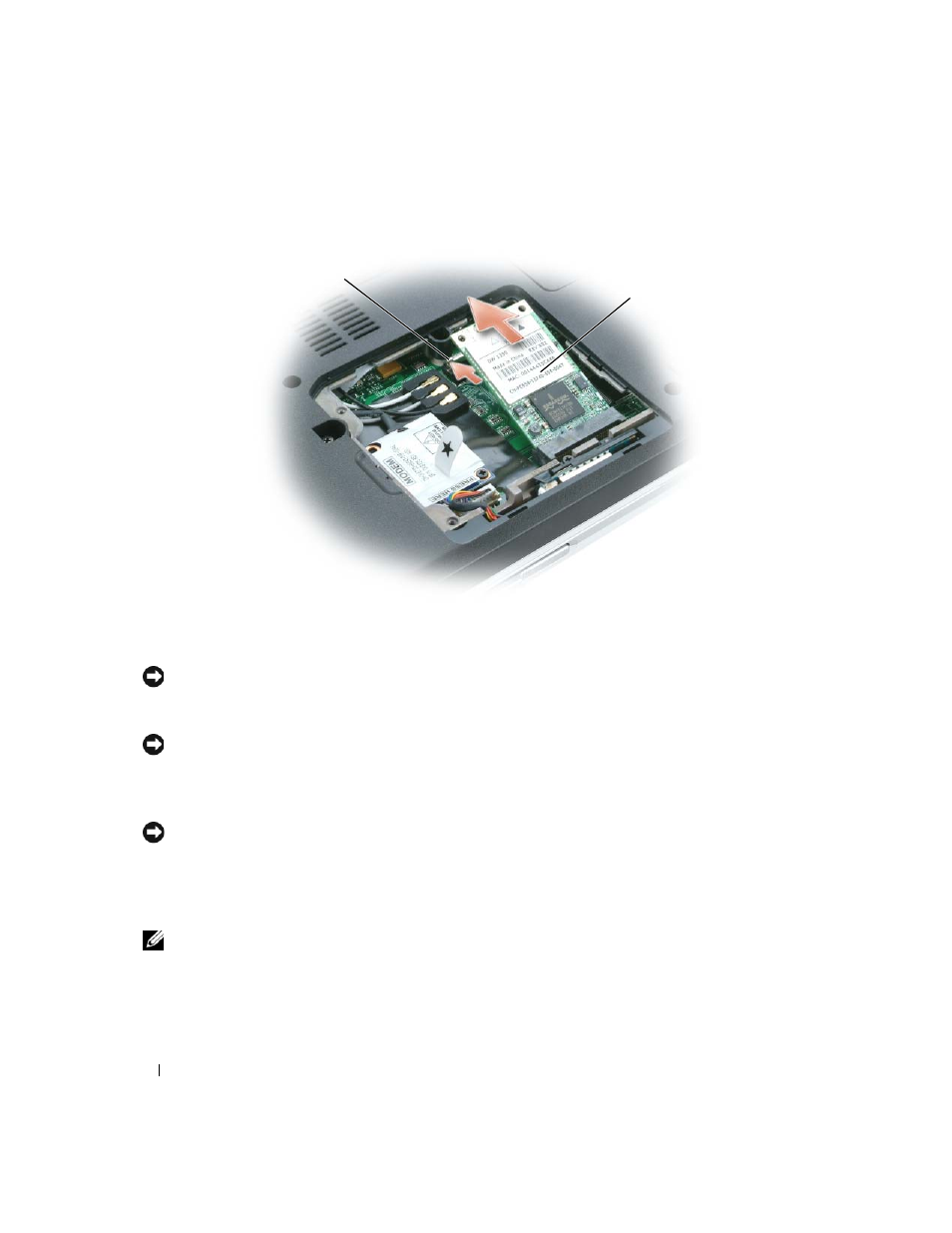

1 металлические защелки (2) 2 мини-плата
