126
Установка и замена компонентов
4 Установка нового модема.
a Подключите модемный кабель к модему.
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если при
установке чувствуется сопротивление, проверьте разъемы и измените направление установки платы.
b Выровняйте модем с отверстиями для винтов и вдавите модем в разъем на системном блоке.
c Затяните винты, которые закрепляют модем на системной плате.
5 Установите крышку модема/мини-платы/беспроводной платы на место.

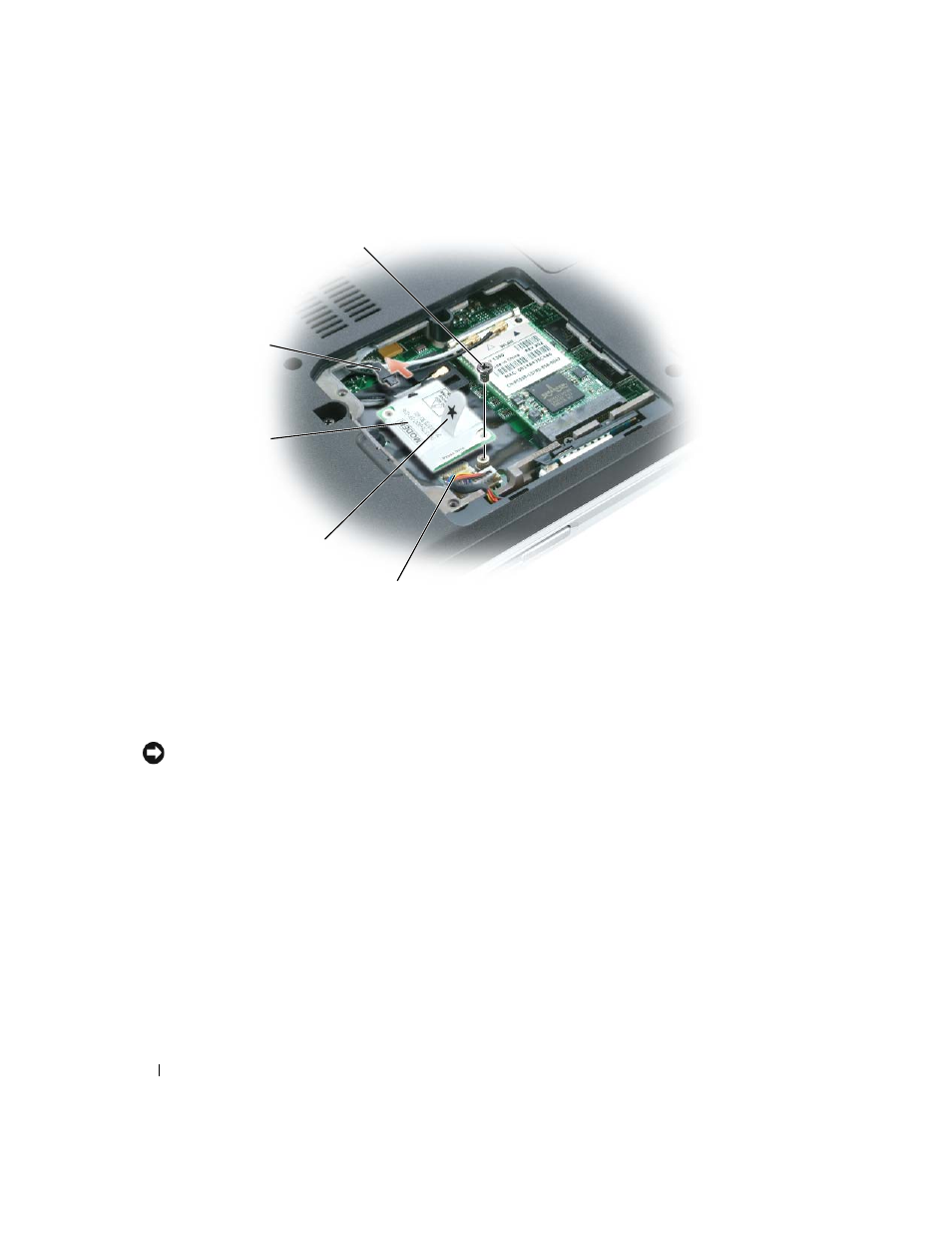

1 винт 2 кабель модема 3 модем
4 язычок 5 разъем на системной
плате
4
5
1
2
3
