Спецификации монитора
Следующие разделы содержат информацию о различных режимах управления питанием и назначении контактов различных разъемов монитора
.
Режимы управления питанием
Если у вас есть карта
, соответствующая VESA DPM или установленное на РС ПО, монитор автоматически снизит энергопотребление, когда не используется
называется Режим энергосбережения
. Если компьютер определит сигнал с клавиатуры, мыши или другого устройство, то автоматически возобновит работу
Следующая таблица показывает энергопотребление и сигналы данной автомаической функции энергосбережения
:
OSD будет работать только в режиме нормальной работы. При нажатии любой кнопки кроме кнопки питания в режиме "Активн. выкл." появятся следующие
сообщения
:
Акивируйте компьютер и монитор для получения доступа к
OSD
.

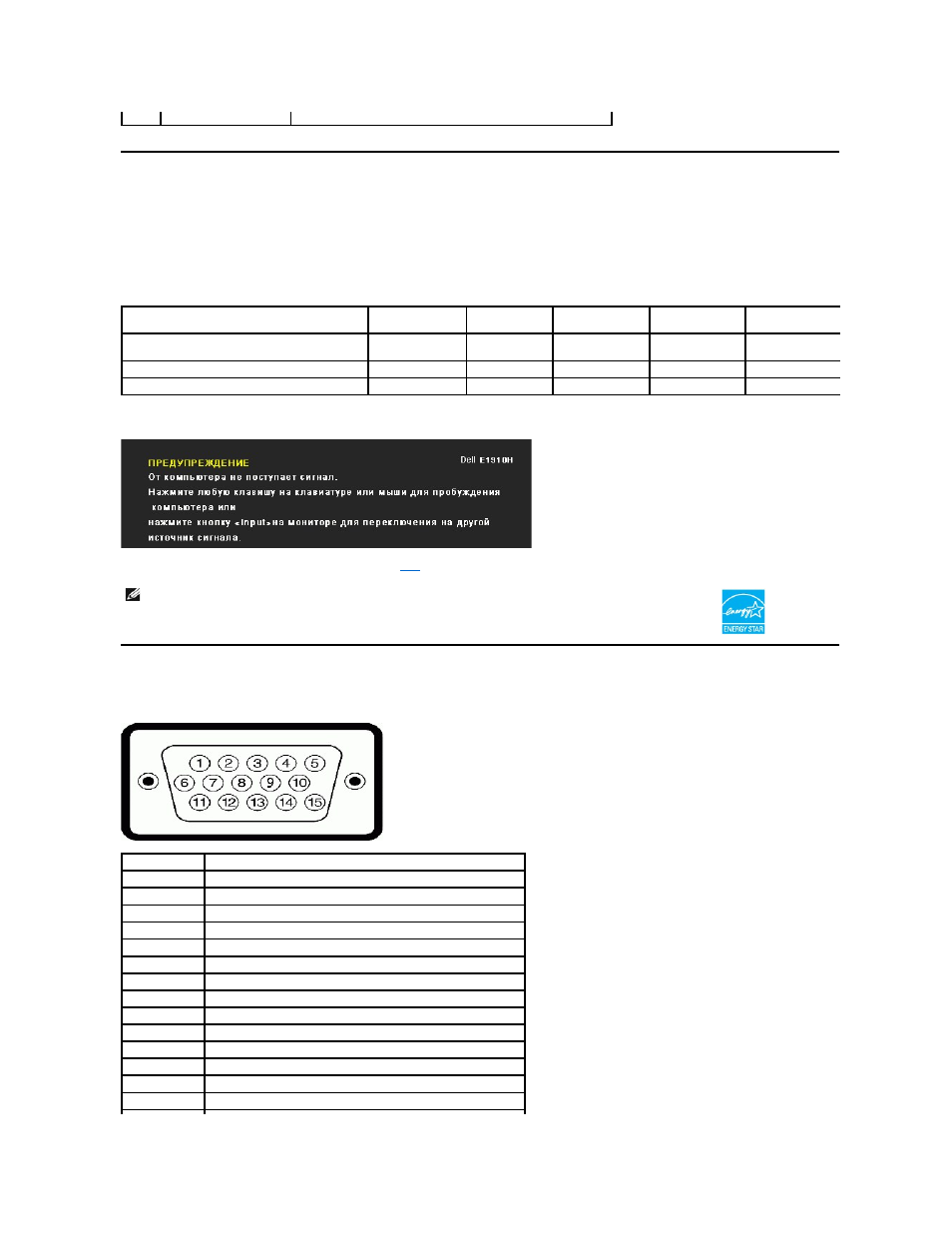

Назначение контактов
15-контактный разъем D-Sub
2
Разъем
VGA
Для подключения компьютера к монитору через кабель
VGA.
Режимы
VESA
Горизонтальная
синхронизация
Вертикальная
синхронизация
Видео
Индикатор
питания
Потребляемая мощность
Обычная работа
Активен
Активен
Активен
Синий
19W(тип.)
23W(макс.)
Режим
"Активный выкл."
Неактивный
Неактивный
Пустой
Янтарный
Менее
1 W
Выкл
.
-
-
-
Выкл
.
Менее
1 W
ПРИМЕЧАНИЕ
:
Плоскопанельный монитор Dell E1910H соответствует TC003 и ENERGY STAR®.
Нулевое энергопотребление в режиме ВЫКЛ достигается только посредством отключения сетевого шнура от монитора
.
Номер контакта
Сторона монитора 15-контактного бокового сигнального кабеля
1
Видео
-Красный
2
Видео
-Зеленый
3
Видео
-Синий
4
Земля
5
Самотестирование
6
GND-R
7
GND-G
8
GND-B
9
DDC +5V
10
GND-sync
11
Земля
12
DDC data
13
H-синхронизация
14
V-синхронизация
