ANTENNA
SUBWOOFER
CENTER
IMPEDANCE
FRONT / CENTER / REAR : 4Ω
SUBWOOFER : 4Ω
FM Antenna
Connector
5.1 Channel Speaker
Output Terminals
Video Output Connector
Connect the TV's video input jacks
(VIDEO IN) to the VIDEO OUT connector.
PREP
ARA
TION
AM Antenna Connector
SCART JACK
Connect to a TV with scart input connector.
Component Video Output Connectors
Connect a TV with component video inputs to these
connectors.
Video Out Select Switch
Use the switch to set video out
External Digital in Optical Input Connector
Use this to connect external equipment capable of digital output.
External Audio Component
Input Connector
ANYNET
Output / Input
Connector
Rear Speaker Antenna
Connector

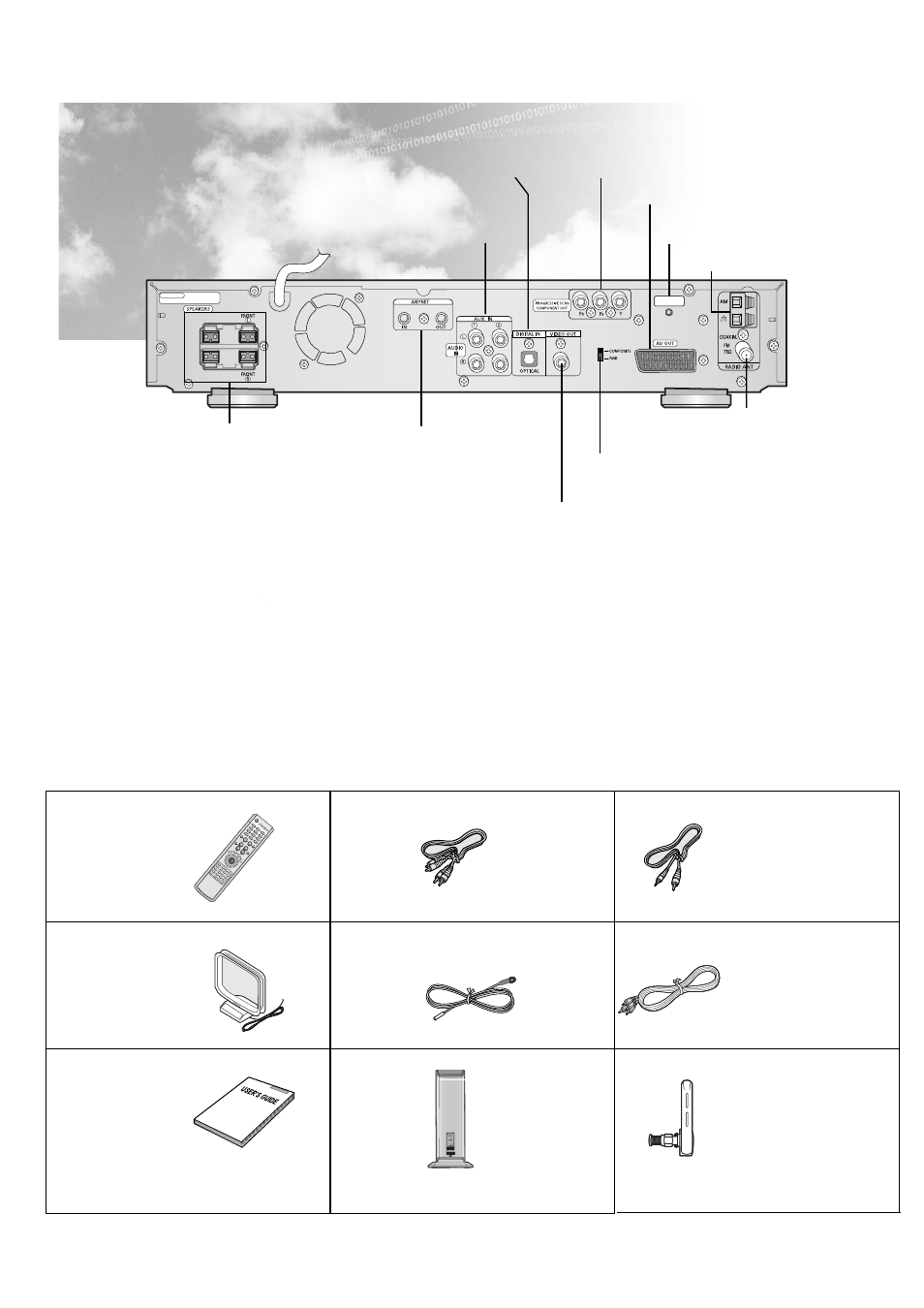

– Задняя панель –
1
2
3
4
5
6
7
8
9
10
11
1- Входной оптический разъем для внешних цифровых устройств Используется для подсоединения внешних устройств,
имеющих цифровой выход.; 2- Входные гнезда для аудио сигнала от внешнего источника; 3- Разъемы выхода
компонентного видеосигнала Служат для подключения телевизора с входом компонентного видеосигнала; 4- РАЗЪЕМ
СКАРТ Соедините с телевизором, у которого имеется входной разъем СКАРТ; 5- Разъем передающей антенны для
беспроводных тыловых громкоговорителей; 6- Клеммы для подключения AM антенны; 7- Гнездо для подключения
FM антенны; 8- Переключатель выбора типа выходного видеосигнала Используется для выбора типа выходного
видеосигнала; 9- Гнездо видеовыхода Соедините гнездо входа видеосигнала на телевизоре (VIDEO IN) с гнездом VIDEO
OUT на системе; 10- Входной/Выходной разъемы интерфейса Anynet; 11- Выходные клеммы для подсоединения
громкоговорителей 5.1 канальной акустической системы
– Принадлежности –
Пульт дистанционного управления
Кабель для аудиосигнала
Кабель для видеосигнала
AM антенна
FM антенна
Кабель интерфейса Anynet
Инструкция для пользователя
Приемник сигнала беспроводных
тыловых громкоговорителей
передающую антенну для
беспроводных громкоговорителей
