Samsung HT-DS490 - Инструкция (Страница 16)

15

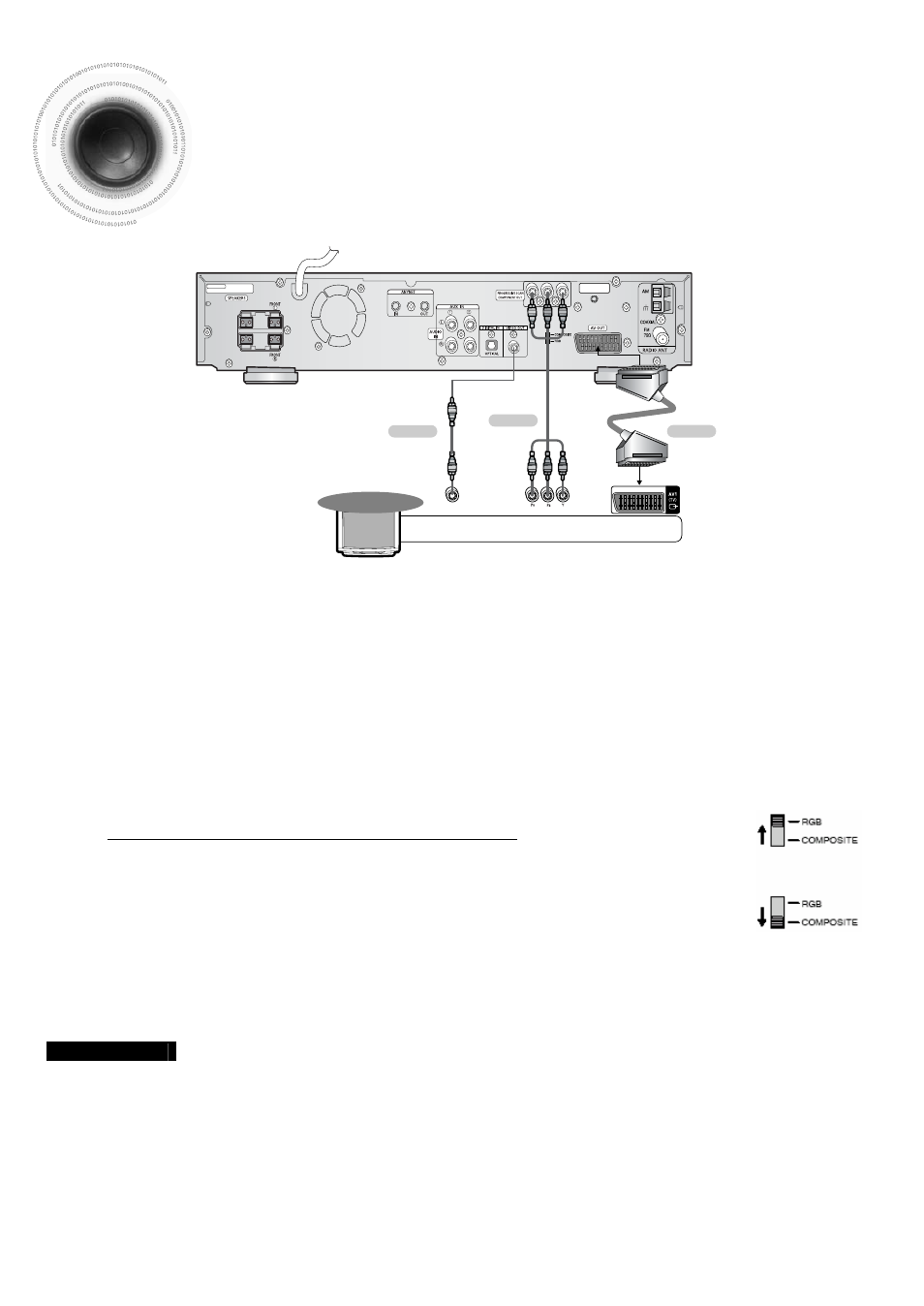

Подсоединение выходов видеосигнала к
телевизору
Перед установкой или перемещением системы, не забудьте выключить ее и отсоединить сетевой
шнур от розетки.
При подсоединении системы к телевизору используйте из 3 описанных ниже методов тот, который
подходит для вашего телевизора.
МЕТОД 1 Выход полного видеосигнала ---------------------------------Изображение хорошего качества
Соедините гнездо VIDEO OUT (Выход видео) на задней панели системы с гнездом VIDEO IN (Вход видео)
вашего телевизора при помощи поставляемого с системой кабеля для видеосигнала.
МЕТОД 2 Разъем СКАРТ-----------------------------------------------------Улучшенное качество изображения
Если у вашего телевизора имеется входной разъем СКАРТ, соедините гнездо AV OUT (Выход
аудио/видеосигнала) на задней панели системы с входным гнездом СКАРТ вашего телевизора при помощи
кабеля с разъемами СКАРТ (покупается отдельно).
При использовании кабеля с разъемами СКАРТ
· Если в вашем телевизоре имеется разъем СКАРТ, установите переключатель RGB-
COMPOSITE (RGB сигнал – полный ТВ сигнал) на задней панели системы в положение RGB.
Это позволит получить наилучшее качество изображения при использовании разъема СКАРТ.
· Если в вашем телевизоре нет разъема СКАРТ, установите переключатель RGB-COMPOSITE
в положение COMPOSITE.
Компонентный видеовыход (режим прогрессивной развертки) Наилучшее качество изображения
Если у вашего телевизора имеются входные разъемы для компонентного видеосигнала, соедините разъемы
компонентного видеовыхода Pr, Pb и Y на задней панели системы с соответствующими разъемами на
телевизоре с помощью кабеля для компонентного видеосигнала (покупается отдельно).
Примечание В режиме прогрессивной развертки (при использовании компонентного видеовыхода), через разъемы
VIDEO OUT и СКАРТ видеосигнал не передается. О том, как выбрать режим прогрессивной развертки
см. стр. 16.
SUBWOOFER
CENTER
IMPEDANCE
FRONT / CENTER / REAR : 4Ω SUBWOOFER : 4Ω
SCART
IN
VIDEO
IN
COMPONENT
IN
TV
ANTENNA
METHOD 1
METHOD 3
METHOD 2
