23

TMDS, тактовая частота +

24

TMDS, тактовая частота -

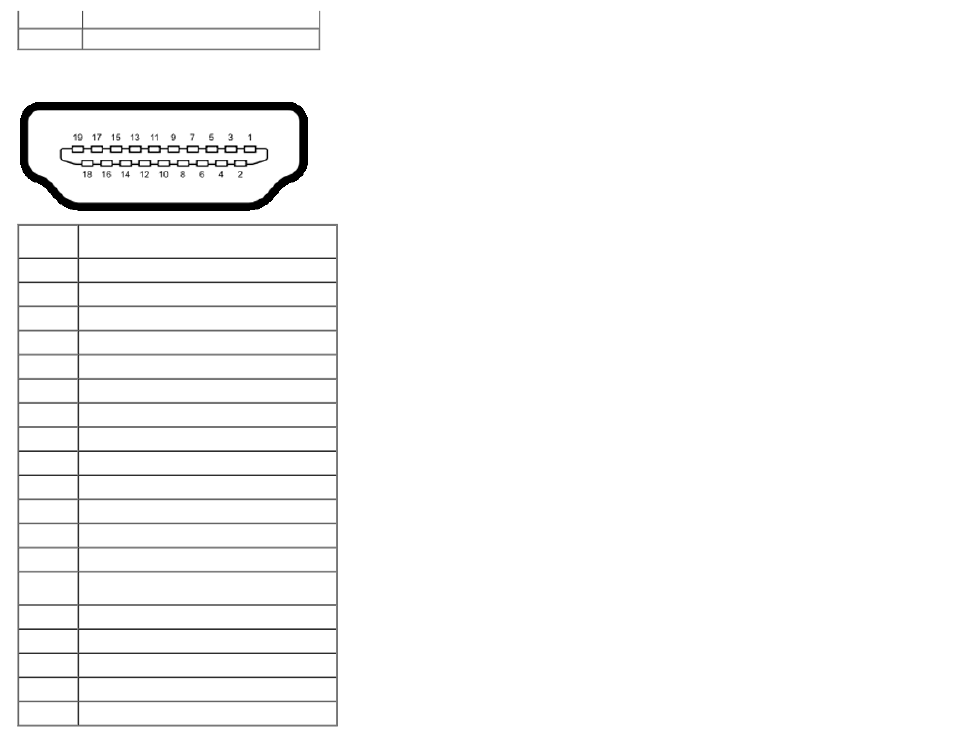

Разъем HDMI

Номер

контакта

19-контактный разъем подключенного

сигнального кабеля

1

TMDS ДАННЫЕ 2+

2

TMDS ДАННЫЕ 2, ЭКРАН

3

TMDS ДАННЫЕ 2-

4

TMDS ДАННЫЕ 1+

5

TMDS ДАННЫЕ 1, ЭКРАН

6

TMDS ДАННЫЕ 1-

7

TMDS ДАННЫЕ 0+

8

TMDS ДАННЫЕ 0, ЭКРАН

9

TMDS ДАННЫЕ 0-

10

TMDS ТАКТОВЫЙ СИГНАЛ+

11

TMDS ТАКТОВЫЙ СИГНАЛ, ЭКРАН

12

TMDS ТАКТОВЫЙ СИГНАЛ-

13

CEC

14

Зарезервировано (нормально замкнутое

состояние в устройстве)

15

DDC ТАКТОВЫЙ СИГНАЛ (SCL)

16

DDC ДАННЫЕ (SDA)

17

Земля DDC/CEC

18

ПИТАНИЕ +5 В

19

ОБНАРУЖЕНИЕ "ГОРЯЧЕГО" ПОДКЛЮЧЕНИЯ
