Установка системной платы – Инструкция по эксплуатации Dell Inspiron 10z (1120)
Страница 42
15.
При замене системной платы снимите блок вентилятора и радиатора процессора
(см. раздел
Извлечение радиатора процессора
).
Установка системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Установите на место снятый блок вентилятора и радиатора процессора
(см. раздел
Установка радиатора процессора на место
).
3.
Подключите соединительный кабель адаптера переменного тока к разъему на системной плате
.
4.
Совместите разъемы на системной плате со слотами в основании компьютера и с помощью направляющих на основании компьютера правильно
расположите системную плату
.
5.
Закрутите винт
, которым системная плата крепится к основанию компьютера.
6.
Установите на место батарейку типа «таблетка»
(см. раздел
Обратная установка батарейки типа «таблетка»
).
7.
Подключите звуковой кабель к разъемам на системной и звуковой платах
.
8.
Установите среднюю крышку
(см. раздел
Установка средней крышки
).
9.
Установите на место дисплей в сборе
(см. раздел
Установка дисплея в сборе
).
10.
Установите на место мини
-плату (или мини-платы) (см. раздел
Установка мини
-плат(ы)
).
11.
Установите на место упор для рук
(см. раздел
Установка упора для рук
).
12.
Выполните инструкции с
шаг
5
по
шаг
7
в
Установка жесткого диска
.
13.
Установите на место клавиатуру
(см. раздел
Обратная установка клавиатуры
).
14.
Установите модуль
(или модули) памяти (см. раздел
Установка модуля памяти
).
15.
Установите аккумулятор обратно
(см. раздел
Замена аккумулятора
).
16.
Включите компьютер
.
17.
Введите метку обслуживания
:
a.
Убедитесь
, что адаптер переменного тока подключен правильно и что основной аккумулятор установлен.

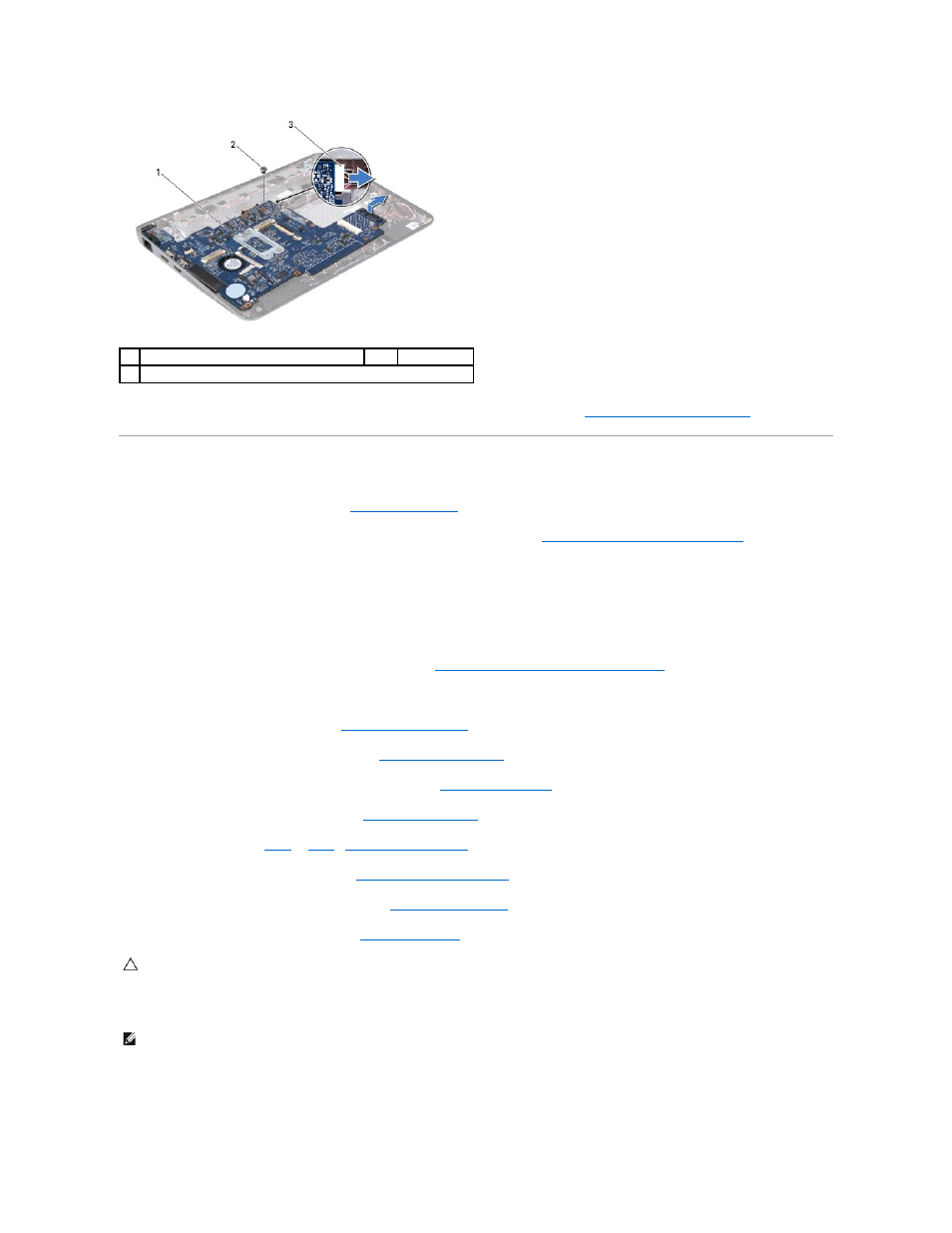

1
cистемная плата
2
винт
3
кабель разъема адаптера переменного тока
ПРЕДУПРЕЖДЕНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно
внутри корпуса
. В противном случае можно повредить компьютер.
ПРИМЕЧАНИЕ
.
После установки системной платы введите номер метки обслуживания компьютера в систему
BIOS новой системной платы.
