Установка панели дисплея – Инструкция по эксплуатации Dell Inspiron 10z (1120)
Страница 19
6.
Приподнимите панель дисплея и снимите ее с крышки дисплея
.
7.
Переверните панель дисплея и положите ее на чистую поверхность
.
8.
Отклейте ленту
, удерживающую кабель дисплея, и снимите его с задней части панели дисплея.
9.
Приподнимите ленту
, которой кабель дисплея крепится к разъему кабеля дисплея, и отсоедините кабель дисплея.
Установка панели дисплея
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Подсоедините кабель дисплея к разъему кабеля дисплея и закрепите его лентой
.
3.
Проложите кабель дисплея по задней части панели дисплея и закрепите его с помощью ленты
.
4.
Переверните панель дисплея и расположите ее на заднюю крышку дисплея
.
5.
Подсоедините кабель камеры к разъему на модуле камеры
.
6.
Вкрутите четыре винта
, которыми панель дисплея крепится к задней крышке дисплея.

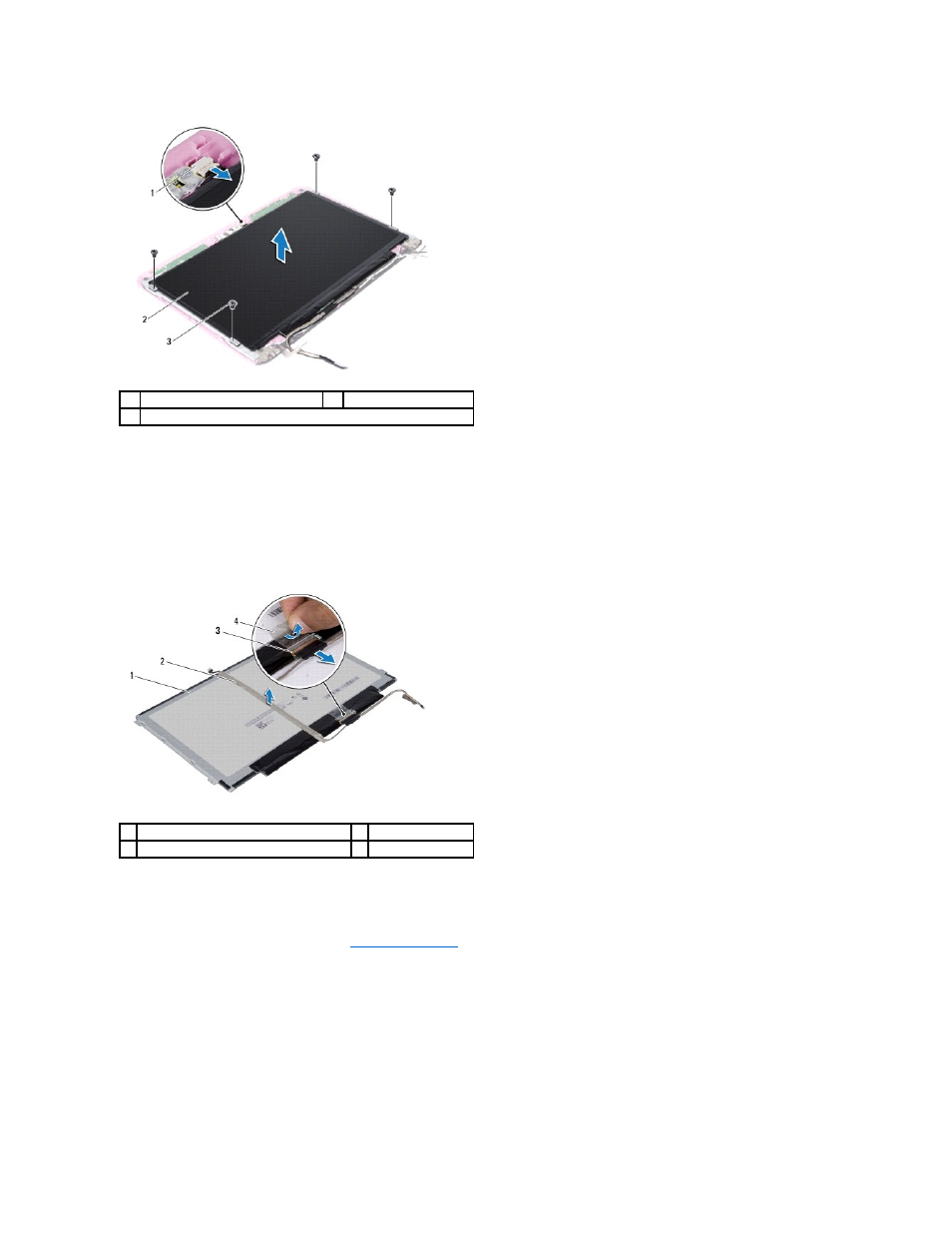

1
разъем кабеля камеры
2
панель дисплея
3
винты
(4)
1
тыльная сторона панели дисплея
2
кабель дисплея
3
разъем кабеля дисплея
4
лента
