6
GND-R
7
GND-G
8
GND-B
9
DDC +5V/3.3V
10
GND-sync
11
Земля
12
DDC data
13
H-синхронизация
14
V-синхронизация
15
DDC clock

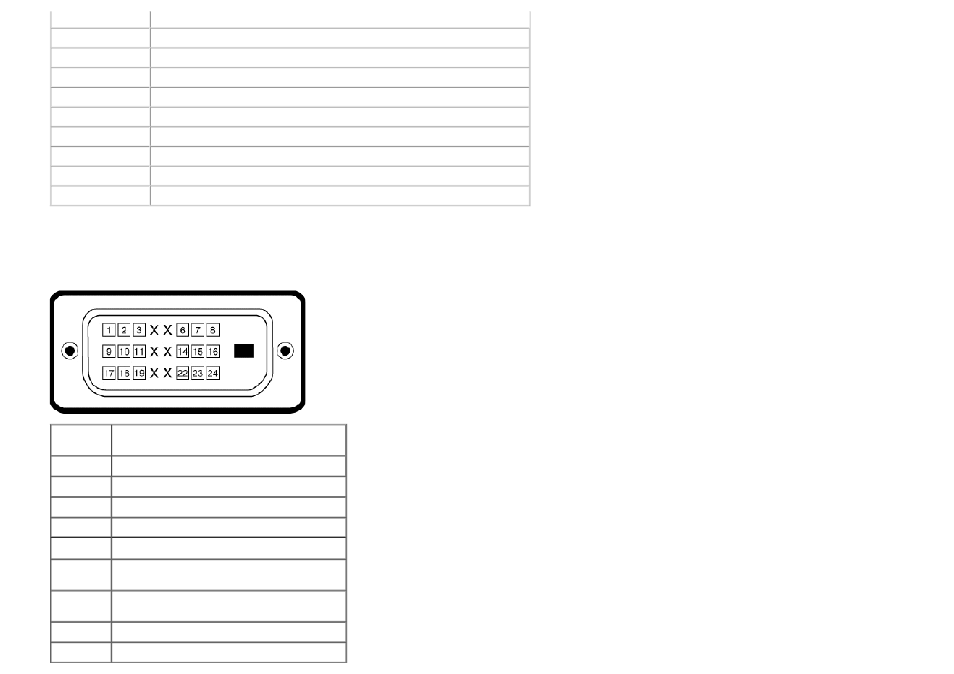

Разъем DVI
Номер
контакта
24Сторона-контактного разъема
подключенного сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
Общий TMDS
4
Не подсоединен
5
Не подсоединен
6
Тактовая частота цифрового
преобразователя данных
7
Данные цифрового преобразователя
данных
8
Не подсоединен
9
TMDS RX1-
