Подключение проектора 9
2

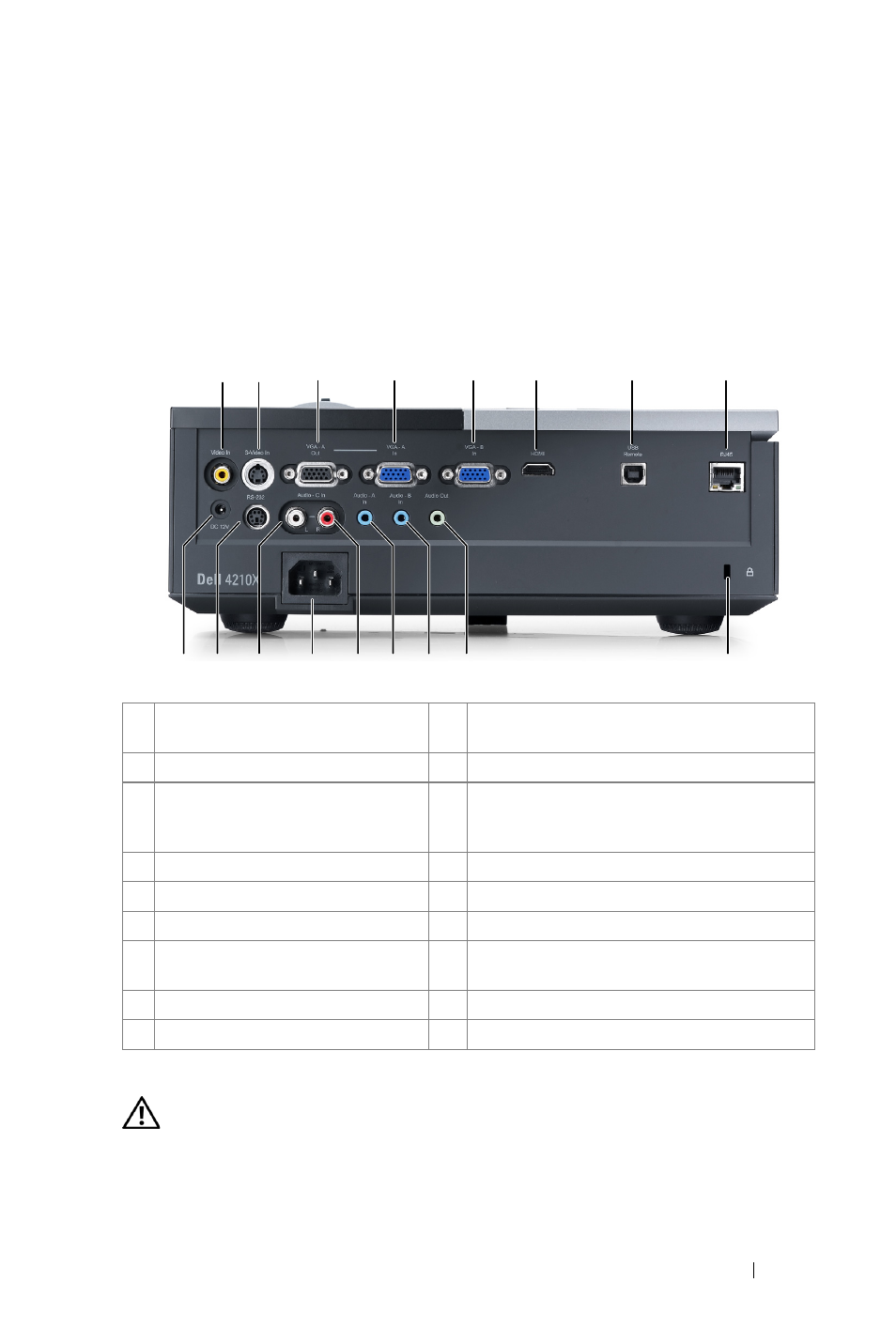

Подключение проектора
ВНИМАНИЕ! Перед выполнением любых приведенных ниже
процедур выполните инструкции по технике безопасности,
приведенные на стр. 7.
1 Разъем композитного
видеосигнала
10 Разъем аудиовыхода
2 Разъем S-Video 11 Разъем аудиовхода B
3 Выход VGA-A
(сквозное подключение
монитора)
12 Разъем аудиовхода A
4 Разъем входа VGA-A (D-Sub) 13 Разъем правого канала аудиовхода C
5 Разъем входа VGA-B (D-Sub)
14 Разъем кабеля питания
6 Разъем HDMI 15 Разъем левого канала аудиовхода C
7 Разъем USB для
дистанционного управления
16 Разъем RS232
8 Разъем RJ45 17 Разъем выхода постоянного тока +12 В
9 Разъем защитного тросика
3 4 5 6 7 8 1 2
9 10 11 12 13 15 16 17 14
