Inspiron 545s, Inspiron 546s – Инструкция по эксплуатации Dell Inspiron 546s
Страница 49
Inspiron 545s
Inspiron 546s
3
разъем вентилятора
процессора
(FAN_CPU)
4
разъем модуля памяти
(DIMM1)
5
разъем модуля памяти
(DIMM2)
6
перемычка сброса пароля
(CLR_PSW)
7
основной разъем питания
(ATX1_POWER1)
8
разъем
SATA (SATA_1)
9
разъем
SATA (SATA_0)
10 разъем для передней панели
(FRONTPANEL)
11 перемычка сброса CMOS
(CLR_CMOS)
12 разъем USB передней панели
(F_USB2)
13 разъем USB передней панели
(F_USB1)
14 звуковой разъем передней
панели
(FP_AUDIO)
15 слот для платы PCI (PCI_2)
16 слот для платы PCI (PCI_1)
17 гнездо аккумулятора (BATTERY) 18 слот для платы PCI Express x1
(PCIEX1)
19 слот для платы PCI Express x16
(PCIEX16)
20 разъем вентилятора на корпусе
(FAN_SYS)

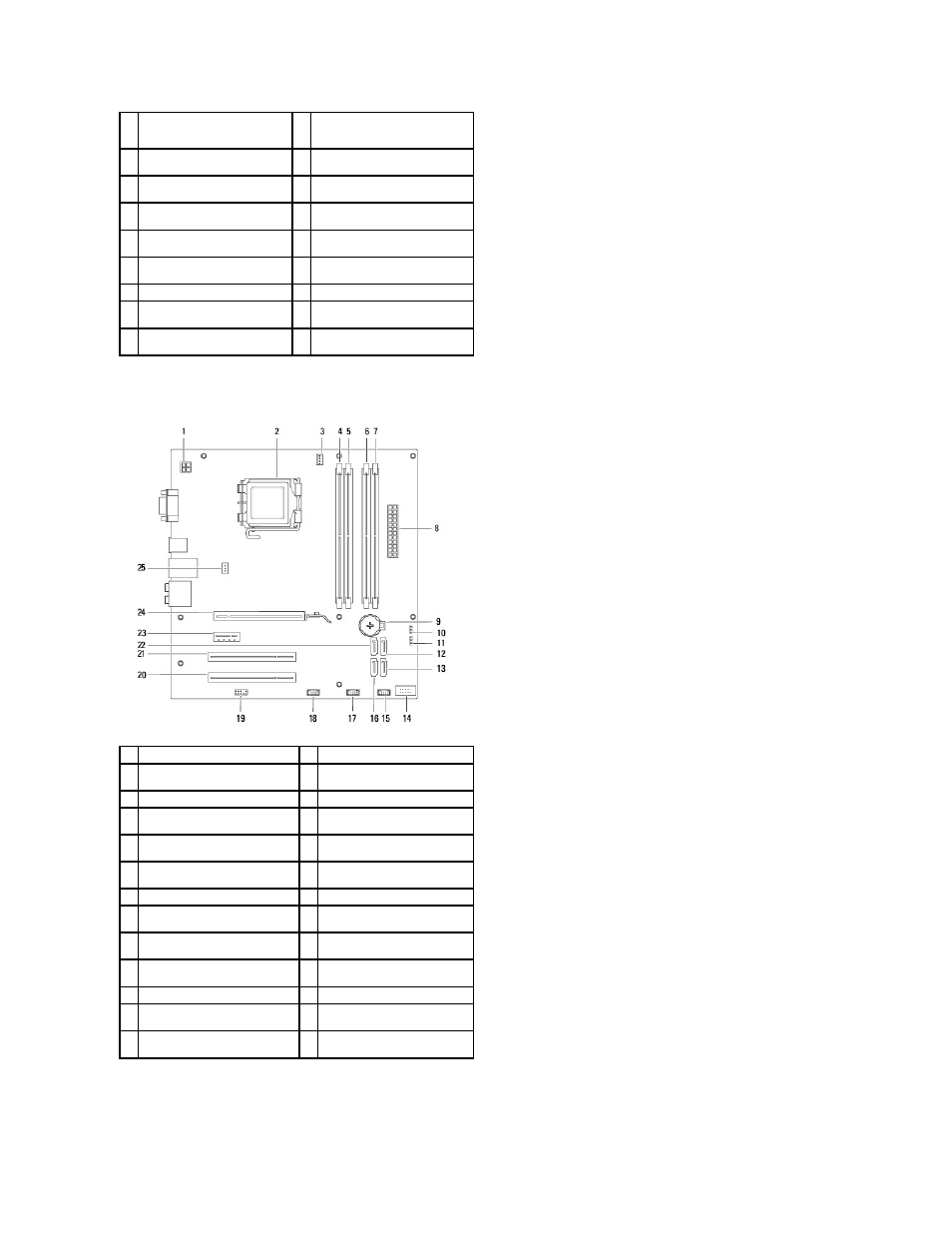

1
разъем питания
12 В (PWR2)
2
гнездо процессора
3
разъем вентилятора процессора
(CPU_FAN)
4
разъем модуля памяти
(DIMM1)
5
разъем модуля памяти
(DIMM2)
6
разъем модуля памяти
(DIMM3)
7
разъем модуля памяти
(DIMM4)
8
основной разъем питания
(PWR1)
9
гнездо батарейки
(BAT)
10 перемычка сброса CMOS
(CLR_CMOS)
11 перемычка сброса пароля
(PSWD)
12 разъем SATA (SATA_1)
13 разъем SATA (SATA_4)
14 разъем передней панели (FP1)
15 разъем USB передней панели
(F_USB1)
16 разъем SATA (SATA_5)
17 разъем USB передней панели
(F_USB2)
18 разъем USB передней панели
(F_USB3)
19 аудио на передней панели
(F_AUDIO)
20 слот для платы PCI (PCI2)
21 слот для платы PCI (PCI1)
22 разъем SATA (SATA_0)
23 слот для платы PCI Express x1
(PCI-E_1X)
24 слот для платы PCI Express x16
(PCI-E1_16X)
25 разъем вентилятора корпуса
(SYS_FAN1)
