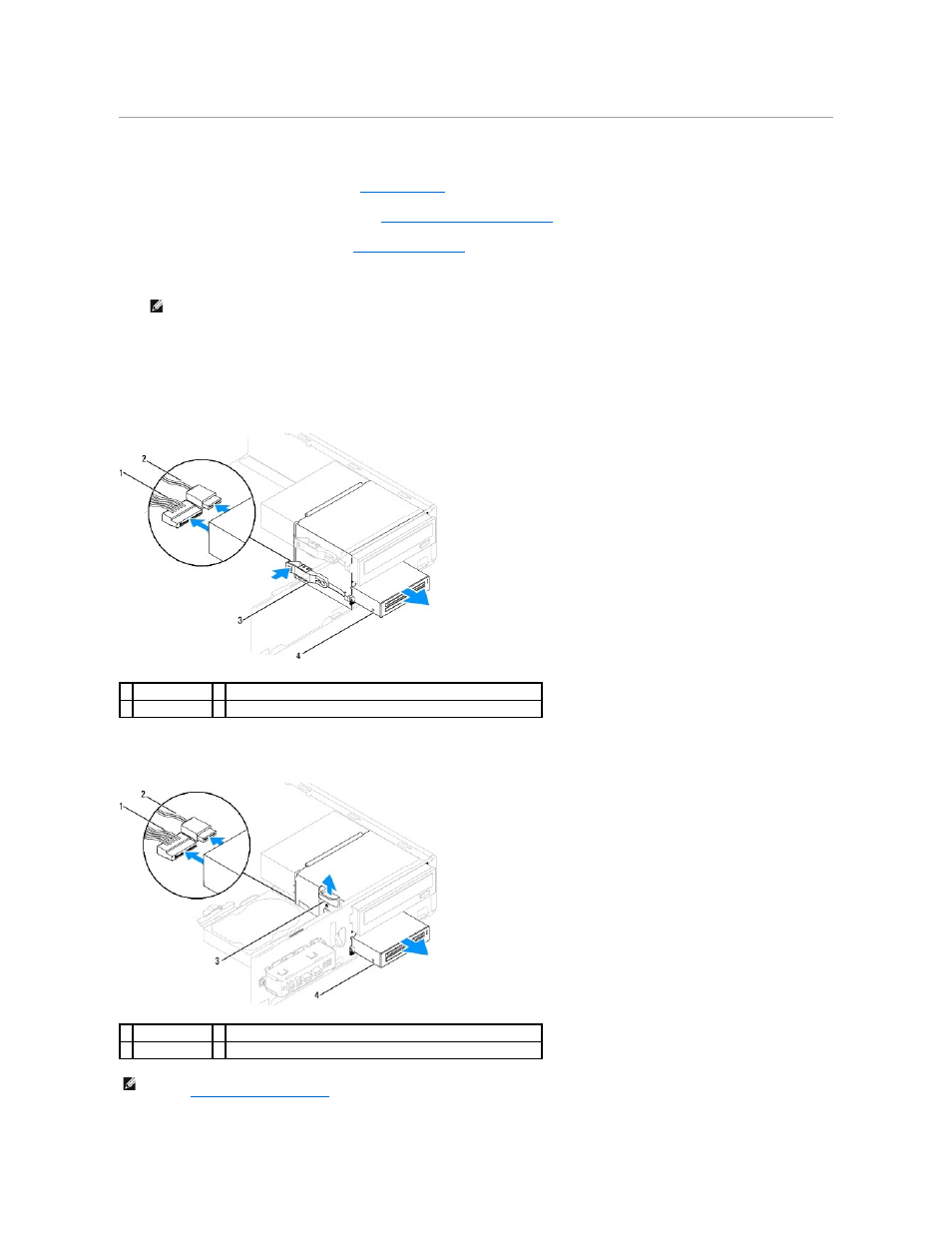

Извлечение устройства чтения мультимедийных карт
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите лицевую панель
(смотрите раздел
Снятие лицевой панели
).
4.
Отключите
USB кабель FlexBay и подключите кабель с задней панели устройства чтения карт памяти.
5.
Выньте устройство чтения карт памяти
.
Inspiron 535s/537s
a.
Нажмите на защитный фиксатор на боковой панели устройства чтения карт памяти и выдвиньте его
.
Inspiron 545s/546s
a.
Потяните на себя защитный фиксатор и выдвиньте устройство чтения карт памяти
.
ПРИМЕЧАНИЕ
.
Если устройство чтения карт памяти заменять не планируется
, отсоедините второй конец кабеля передачи данных USB
FlexBay от системной платы и отложите его в сторону. Позднее кабель USB FlexBay можно использовать для установки устройства чтения
карт памяти
.
1 кабель питания 2 кабель USB устройства FlexBay
3 фиксатор
4 Устройство чтения карт памяти (имеется не во всех компьютерах)
1 кабель питания 2 кабель USB устройства FlexBay
3 фиксатор
4 Устройство чтения карт памяти (имеется не во всех компьютерах)
ПРИМЕЧАНИЕ
.
Расположение разъемов может значительно различаться в зависимости от типа системы
. Дополнительную информацию смотрите
в разделе
Компоненты системной платы
.
