Инструкция по эксплуатации Dell E2313H Monitor

Страница 8

Advertising
background image

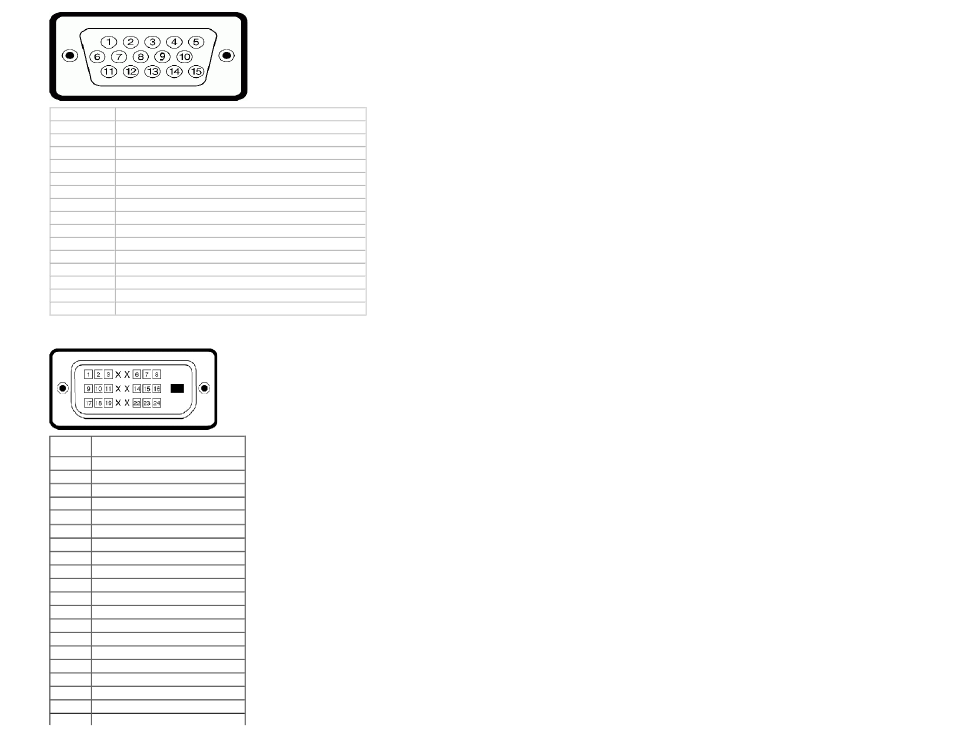

Номер контакта Сторона монитора 15-контактного бокового сигнального кабеля

1

Видео-красный

2

Видео-зеленый

3

Видео-синий

4

GND

5

Самотестирование

6

GND-R

7

GND-G

8

GND-B

9

DDC +5В

10

GND-sync

11

GND

12

Данные DDC

13

H-sync

14

V-sync

15

Синхронизация DDC

Разъем DVI

Номер

контакта

24-контактная сторона

подключенного сигнального кабеля

1

TMDS RX2-

2

TMDS RX2+

3

TMDS Ground

4

Плавающий

5

Плавающий

6

Синхронизация DDC

7

Данные DDC

8

Плавающий

9

TMDS RX1-

10

TMDS RX1+

11

TMDS Ground

12

Плавающий

13

Плавающий

14

Питание +5 В

15

Самотестирование

16

Обнаружение активного соединения

17

TMDS RX0-

18

TMDS RX0+

19

TMDS Ground

20

Плавающий
