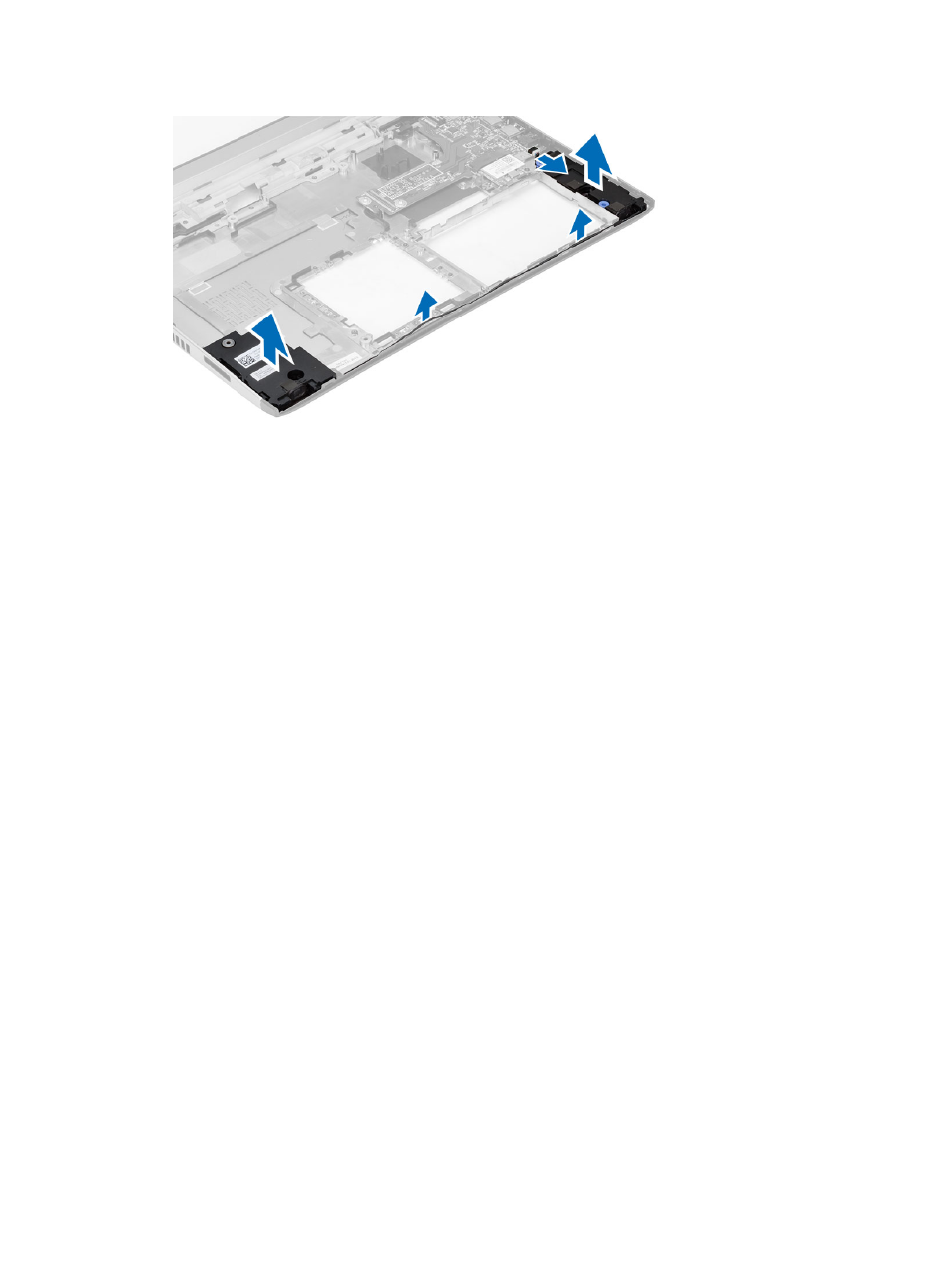

4. Высвободите кабель динамика из держателя и извлеките динамики из компьютера.
Установка динамиков
1. Поместите динамики в соответствующие отсеки и уложите кабель в направляющие желобки.
2. Подсоедините кабель динамика к плате ввода-вывода.
3. Установите :
a) батарейку типа «таблетка»
b) системную плату
c) упор для рук
d) модуль памяти
e) жесткий диск
f) клавиатуру
g) нижнюю крышку
h) карту Secure Digital (SD)
i) батарею
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение платы ввода-вывода
1. Выполните процедуры, приведенные в разделе Перед началом работы с компьютером.
2. Снимите :
a) батарею
b) карту Secure Digital (SD)
c) нижнюю крышку
d) жесткий диск
e) модуль памяти
f) клавиатуру
g) упор для рук
h) системную плату
3. Отсоедините кабель динамиков от платы ввода-вывода.
4. Извлеките плату ввода-вывода из корпуса компьютера.
